数据中心高架地板下空气采样探测施工技术说明
一、核心风险判定：无电磁干扰，气流与施工适配为首要隐患
高架地板下空气采样管网采用PP/ABS塑料管材质，管路内部仅为流动空气，无任何金属导体、有源电子元器件，不具备电磁耦合、感应带电的基础条件。
因此，机房周边强电电缆产生的交变电磁场，无法对采样管路、管内烟雾颗粒造成任何影响，不会出现烟雾电磁附着、探测器读数跳变、数据失真等问题，系统无需额外做电磁屏蔽防护。
工程现场真正高隐蔽性、高危害性的核心隐患，并非电磁干扰（EMI），而是气流适配、孔位布设、弱电走线耦合三大问题，直接引发漏报、采样失效、系统故障等风险，具体如下：

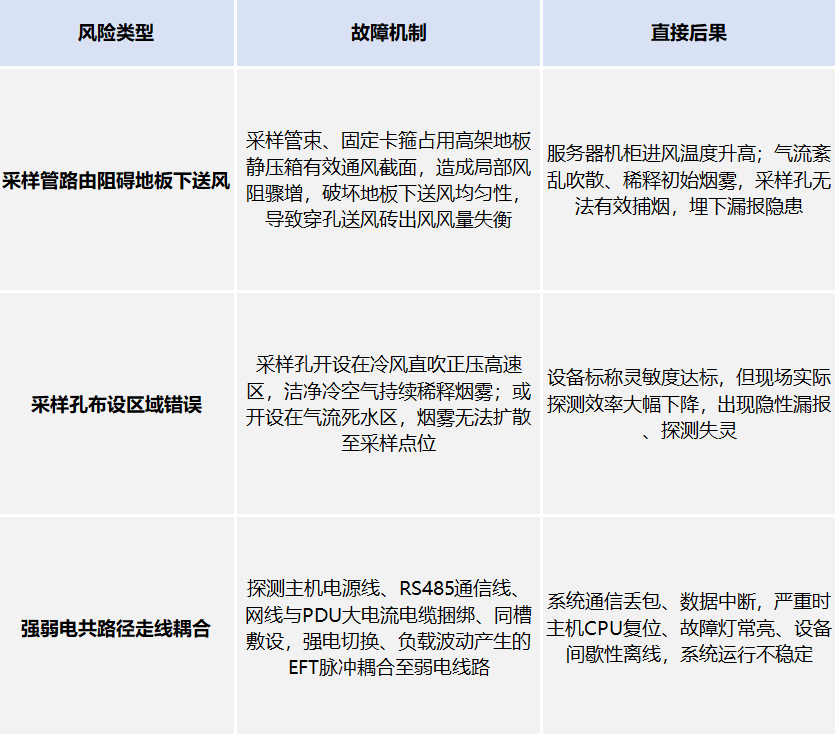

风险类型 | 故障机制 | 直接后果 |
采样管路由阻碍地板下送风 | 采样管束、固定卡箍占用高架地板静压箱有效通风截面，造成局部风阻骤增，破坏地板下送风均匀性，导致穿孔送风砖出风风量失衡 | 服务器机柜进风温度升高；气流紊乱吹散、稀释初始烟雾，采样孔无法有效捕烟，埋下漏报隐患 |
采样孔布设区域错误 | 采样孔开设在冷风直吹正压高速区，洁净冷空气持续稀释烟雾；或开设在气流死水区，烟雾无法扩散至采样点位 | 设备标称灵敏度达标，但现场实际探测效率大幅下降，出现隐性漏报、探测失灵 |
强弱电共路径走线耦合 | 探测主机电源线、RS485通信线、网线与PDU大电流电缆捆绑、同槽敷设，强电切换、负载波动产生的EFT脉冲耦合至弱电线路 | 系统通信丢包、数据中断，严重时主机CPU复位、故障灯常亮、设备间歇性离线，系统运行不稳定 |
核心管控总结：数据中心高架地板采样系统管控重点，是在强电电缆占据静压箱大部分空间的前提下，优化采样管网路由、孔位与布线方案，实现不阻碍送风、高效捕烟、规避管线交叉风险三大目标。
二、地板下气流工况：遵循气流规律科学布设采样系统
2.1中高等级数据中心标准气流格局

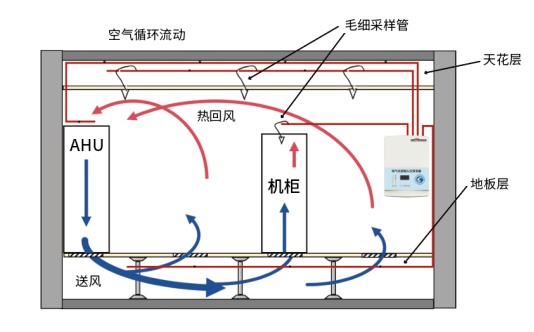

标准冷热通道隔离机房，气流循环逻辑固定，各区域功能明确，核心参数稳定：
• 天花板区域：回风吊顶，负责排出设备热废气，热气流向上流动
• 机柜区域：严格冷热通道分区，机柜正面对接冷通道、背面对接热通道
• 高架地板下层：专属送风静压箱，常年正压环境，标准风压0.5~2.5Pa，送风风速0.1~0.5m/s
关键认知：正常CRAC空调运行工况下，烟雾不会从地板下向上飘散。设备阴燃初始烟雾，会被服务器散热风扇、热通道浮力效应快速吸附至热通道上方回风口。高架地板下方为洁净低温正压送风区，并非自然排烟通道。 |
2.2 分层采样策略与优先级（契合NFPA 76规范）
依据《NFPA 76 Annex B》，极早期烟雾探测严格遵循“烟雾流经路径优先”原则，禁止均匀盲目布点，分层采样策略如下：

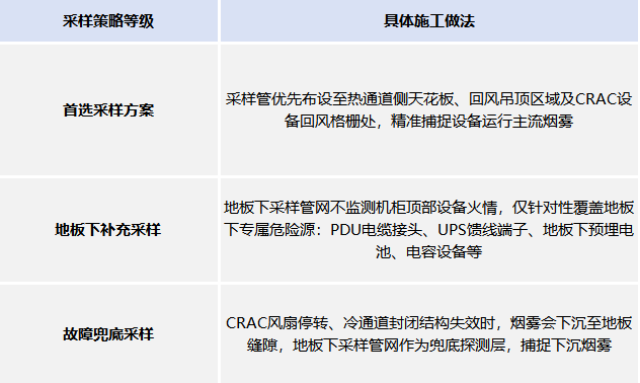

采样策略等级 | 具体施工做法 |
首选采样方案 | 采样管优先布设至热通道侧天花板、回风吊顶区域及CRAC设备回风格栅处，精准捕捉设备运行主流烟雾 |
地板下补充采样 | 地板下采样管网不监测机柜顶部设备火情，仅针对性覆盖地板下专属危险源：PDU电缆接头、UPS馈线端子、地板下预埋电池、电容设备等 |
故障兜底采样 | CRAC风扇停转、冷通道封闭结构失效时，烟雾会下沉至地板缝隙，地板下采样管网作为兜底探测层，捕捉下沉烟雾 |
三、强弱电管线共存：路由分层与隔离施工规范
3.1 空间分区核心原则
常规数据中心高架地板净空300~500mm，集成强电、弱电、送风三大系统，空间资源紧张。
统一路由准则：强电管线沿建筑梁柱结构区布设，采样管沿地板支架内侧非结构区布设，依托地板支架、安装标高实现天然物理隔离，严禁采样管与强电管线捆绑、同束走线。
3.2 剖面分层布设标准
以高架地板面板为基准，自上而下划分三层专属布设区域，各司其职、互不干扰：

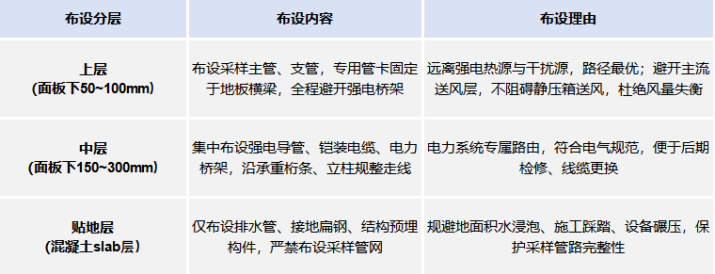

布设分层 | 布设内容 | 布设理由 |
上层（面板下50~100mm） | 布设采样主管、支管，专用管卡固定于地板横梁，全程避开强电桥架 | 远离强电热源与干扰源，路径最优；避开主流送风层，不阻碍静压箱送风，杜绝风量失衡 |
中层（面板下150~300mm） | 集中布设强电导管、铠装电缆、电力桥架，沿承重桁条、立柱规整走线 | 电力系统专属路由，符合电气规范，便于后期检修、线缆更换 |
贴地层（混凝土slab层） | 仅布设排水管、接地扁钢、结构预埋构件，严禁布设采样管网 | 规避地面积水浸泡、施工踩踏、设备碾压，保护采样管路完整性 |
3.3硬性间距与施工禁令（可直接用于施工交底）
依据TIA-569-E、NEC Article 300.3(C)标准，采样及通信线缆按有限能量电路标准隔离防护，核心管控参数如下：

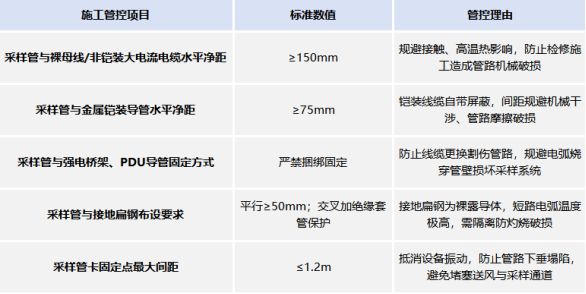

施工管控项目 | 标准数值 | 管控理由 |
采样管与裸母线/非铠装大电流电缆水平净距 | ≥150mm | 规避接触、高温热影响，防止检修施工造成管路机械破损 |
采样管与金属铠装导管水平净距 | ≥75mm | 铠装线缆自带屏蔽，间距规避机械干涉、管路摩擦破损 |
采样管与强电桥架、PDU导管固定方式 | 严禁捆绑固定 | 防止线缆更换割伤管路，规避电弧烧穿管壁损坏采样系统 |
采样管与接地扁钢布设要求 | 平行≥50mm；交叉加绝缘套管保护 | 接地扁钢为裸露导体，短路电弧温度极高，需隔离防灼烧破损 |
采样管卡固定点最大间距 | ≤1.2m | 抵消设备振动，防止管路下垂塌陷，避免堵塞送风与采样通道 |
四、采样效率管控：孔位布设与管网平衡核心规范
相较于管线隔离，采样孔位布设、气流适配、管网压力平衡是地板下采样系统成败的关键，绝大多数探测失效、灵敏度不足问题均源于此。
4.1 采样孔布设禁区与优选点位
穿孔送风砖正下方为1~2m/s高速冷风射流区，极易稀释微烟信号、导致探测失效，具体布设规则如下：

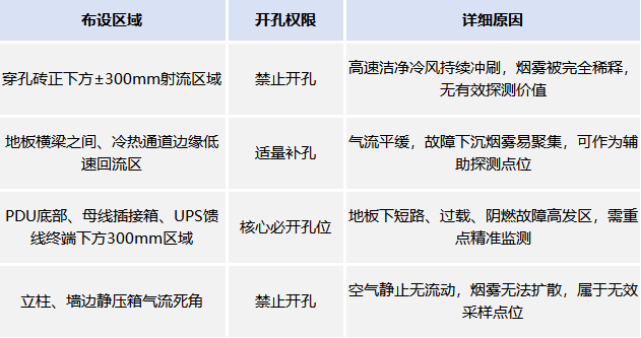

布设区域 | 开孔权限 | 详细原因 |
穿孔砖正下方±300mm射流区域 | 禁止开孔 | 高速洁净冷风持续冲刷，烟雾被完全稀释，无有效探测价值 |
地板横梁之间、冷热通道边缘低速回流区 | 适量补孔 | 气流平缓，故障下沉烟雾易聚集，可作为辅助探测点位 |
PDU底部、母线插接箱、UPS馈线终端下方300mm区域 | 核心必开孔位 | 地板下短路、过载、阴燃故障高发区，需重点精准监测 |
立柱、墙边静压箱气流死角 | 禁止开孔 | 空气静止无流动，烟雾无法扩散，属于无效采样点位 |
4.2 采样孔30°定向布设法则（厂商强制规范）
规避高速气流文丘里抽吸效应，保障采样气流稳定，强制执行以下规则：
1. 采样孔严禁迎风、顺风布设，需偏离区域主导气流方向30°斜向切入；
2. 摒弃直接钻孔工艺，统一采用可调方向采样底座；
3. 孔口距地板面板内表面≥25mm，避免拼缝遮挡、堵塞采样口。
4.3管网水力平衡计算（合规必备）
管路过长、开孔过多会导致远端负压衰减，造成灵敏度失效，所有管网必须通过厂商认证软件验算，满足NFPA 76/72规范：

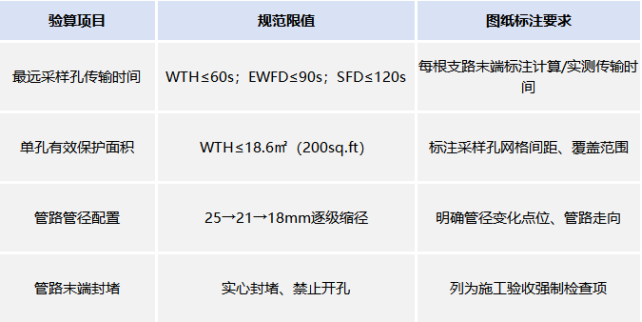

验算项目 | 规范限值 | 图纸标注要求 |
最远采样孔传输时间 | WTH≤60s；EWFD≤90s；SFD≤120s | 每根支路末端标注计算/实测传输时间 |
单孔有效保护面积 | WTH≤18.6㎡（200sq.ft） | 标注采样孔网格间距、覆盖范围 |
管路管径配置 | 25→21→18mm逐级缩径 | 明确管径变化点位、管路走向 |
管路末端封堵 | 实心封堵、禁止开孔 | 列为施工验收强制检查项 |
五、标准化施工执行细则
5.1管路路由硬性规则
1. 采样管布设于地板横梁上方，专用管卡固定于横梁腹板，严禁落地铺设、严禁与强电导管捆绑；
2. 与600V及以下裸母线、非铠装电缆平行净距≥150mm，铠装导管≥75mm，与接地扁钢交叉处加装Φ25绝缘热缩套管；
3. 穿越PDU区域时沿支架外侧绕行，禁止从强电电缆束中间穿插；
4. 管网最高点设置Φ6mm排气堵头，每月排水排气，规避冷凝水影响采样精度；
5. 管路设置≥3‰坡度，沿气流方向坡向排水、排气点位。
5.2 气流与采样孔保障规则
1. 所有采样孔避开穿孔送风砖正下方300mm射流区，杜绝新风稀释干扰；
2. PDU端子、母线插接箱、电缆接头等核心火源，300mm内必须设置专属采样孔；
3. 采样孔标配可调底座，朝向热源侧偏转30°，规避冷风直吹；
4. 管路外部严禁包裹保温棉，防止积灰堵塞、阻碍空气流通。
5.3 弱电线路抗干扰防护（系统稳定核心）
1. RS485通信线、以太网信号线采用金属线槽/SC钢管保护，与PDU动力电缆分槽分层布设，平行间距≥300mm，交叉必须90°垂直；
2. 通信线缆屏蔽层单端接地（仅主机端接MEB等电位），远端绝缘包覆，杜绝环流干扰；
3. 探测主机、中继器电源入口配置≥20kA SPD浪涌保护器，无线设备防护不达标需外接适配SPD。
六、采样管网布设场景定级（按需配置）
结合机房结构、设备布局、通风模式，将地板下采样管网分为三个布设等级：

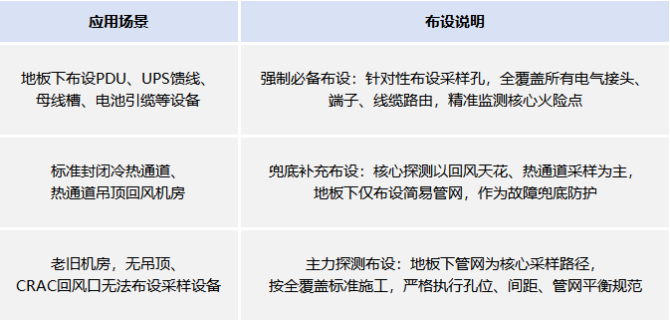

应用场景 | 布设说明 |
地板下布设PDU、UPS馈线、母线槽、电池引缆等设备 | 强制必备布设：针对性布设采样孔，全覆盖所有电气接头、端子、线缆路由，精准监测核心火险点 |
标准封闭冷热通道、热通道吊顶回风机房 | 兜底补充布设：核心探测以回风天花、热通道采样为主，地板下仅布设简易管网，作为故障兜底防护 |
老旧机房，无吊顶、CRAC回风口无法布设采样设备 | 主力探测布设：地板下管网为核心采样路径，按全覆盖标准施工，严格执行孔位、间距、管网平衡规范 |
七、全文总结
数据中心高架地板下PP/ABS空气采样管网具备天然抗电磁干扰能力，无需额外EMI屏蔽防护。系统运行可靠性的核心取决于气流兼容性、施工规范性、管网平衡性三大要素。
施工全过程需严格遵守四大核心原则：
• 管线分层隔离：规避强电机械损伤与高温热影响
• 孔位精准布设：避开冷风稀释区，聚焦核心火源点位
• 管网水力平衡：专业软件验算，保障全域采样时效合规
• 弱电独立防护：杜绝线路耦合干扰，保障系统稳定
严格执行本规范，可彻底解决地板下采样漏报、系统不稳定、送风失衡等问题，全面保障极早期烟雾探测系统稳定可靠运行。
