在冷链物流与食品加工行业中，装配式低温冷库是核心基础设施。目前国内大量食品冷库仍沿用氨（R717）制冷系统，氨气作为高效天然制冷剂，属于IIC类易燃易爆、强腐蚀性危险气体，爆炸极限为15%~28%，一旦泄漏遇明火或被火情引燃，将引发爆炸、燃烧等灾难性事故，是涉氨冷库核心安全隐患。

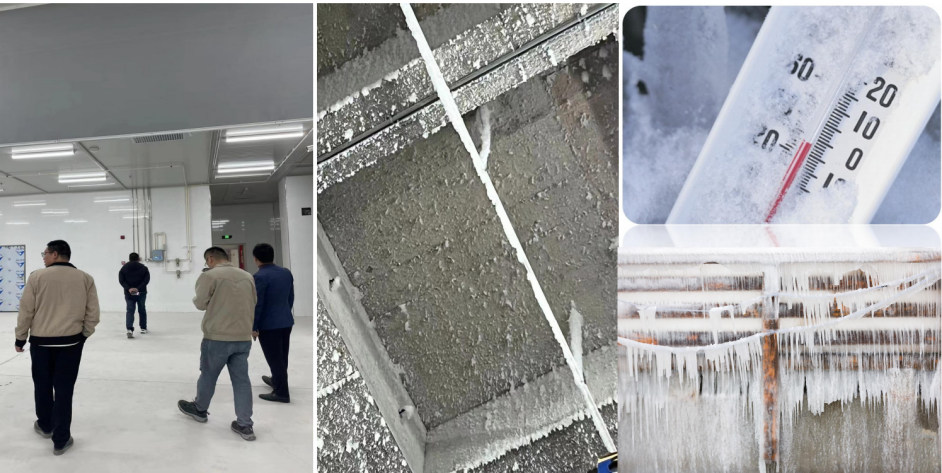

冷库常年处于-18℃~-40℃超低温、高湿、频繁化霜的极端工况，叠加氨气腐蚀、高货架遮挡、生产粉尘水雾干扰等复杂条件，对火灾探测设备提出极致要求。传统消防探测设备适配性极差，普遍存在冰堵瘫痪、误报漏报、低温脆裂、运维困难、联动失效等问题，长期处于半失效或失效状态，形成冷库消防安全“极寒死局”，存在重大安全生产风险。

传统冷库探测系统四大核心痛点

痛点一：极寒高湿物理损伤，设备易瘫痪失效

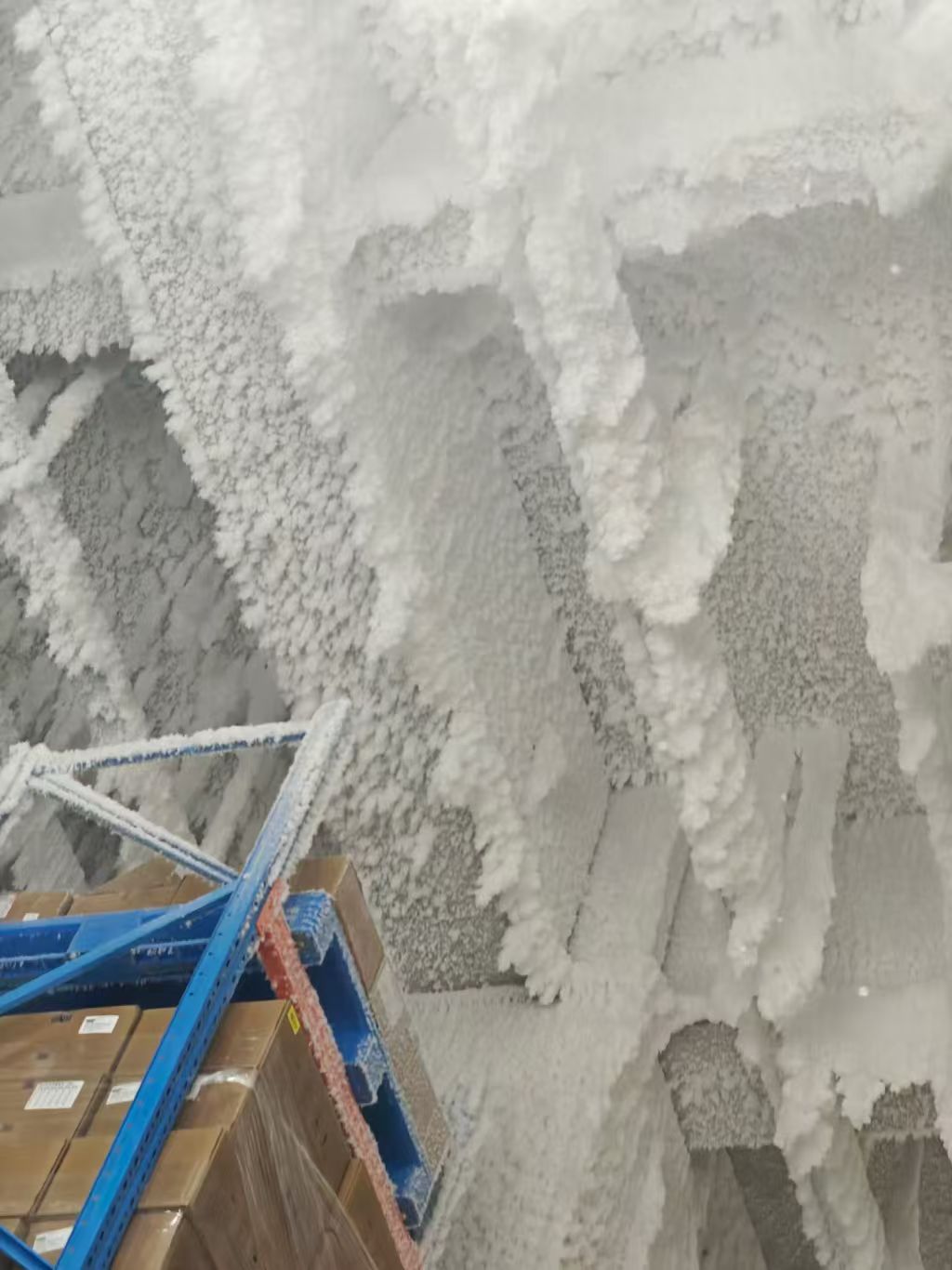

超低温、温差剧变的工况对传统设备造成不可逆物理破坏：一是采样管路易冰堵，常温空气吸入极寒采样管后快速结霜结冰，短期内即可封死采样孔，导致吸气式探测系统彻底瘫痪；二是冷凝水引发误报，冷库开门、化霜产生的大量水汽进入探测腔，造成激光光源散射，触发无效报警；三是普通管材低温脆化，常规PVC、塑料管路在-40℃环境下失去韧性，受震动、热胀冷缩影响易开裂漏气，导致系统负压缺失、探测失效。

痛点二：复杂环境干扰，误报漏报率居高不下

食品冷库多场景干扰源极具迷惑性：氨气、氟利昂制冷剂轻微泄漏，肉类、海鲜储存发酵产生的硫化物等气体，易被传统光学探测器误判为火情；85%以上的高湿度环境、场地冲洗产生的悬浮水雾，会持续干扰探测精度；食品加工产生的油脂微粒、纸箱粉尘附着在探测镜面，既会降低设备灵敏度造成漏报，还易引发电路短路故障。

痛点三：建筑结构特殊，存在大量探测盲区

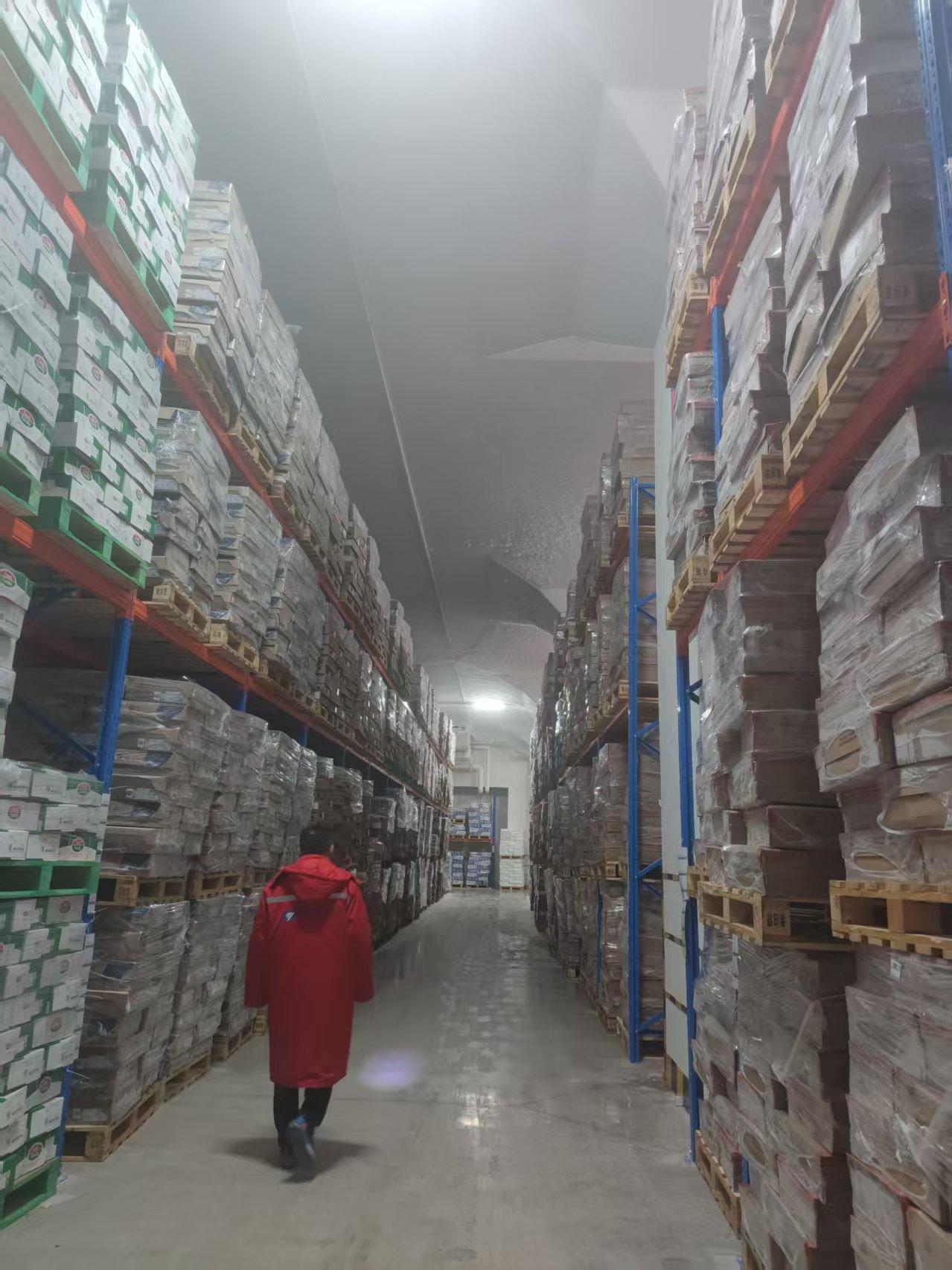

现代冷库为提升库容，普遍采用10米以上高密度高货架布局，底部火情产生的烟雾易被货架阻隔，无法扩散至顶部传统点式探测器，导致火情预警严重滞后。同时，冷库聚氨酯保温夹层、吊顶空心结构易发生阴燃火情，隐蔽性极强，传统设备无法穿透探测，待发现时已形成立体燃烧，火情难以控制。

痛点四：消防配套联动失效，预警无实际价值

即便传统设备侥幸报警，冷库极端工况会导致后续消防体系瘫痪：常规喷淋管道无防冻设计，低温下易结冰堵塞无法出水；部分气体灭火药剂在超低温环境下挥发性能改变，喷射浓度不达标，无法灭火；低温区域的联动控制模块易出现液晶屏龟裂、触点粘连故障，导致风阀、警铃、断电等联动功能失效，预警形同虚设。

北极狐防爆型极早期烟雾探测系统

深圳沃特华安全技术有限公司深耕极早期火灾探测领域，针对涉氨冷库防爆、耐低温、抗结露、防冰堵、免运维、高精准六大核心需求，自主研发冷库火灾探测黑科技北极狐Arctic Fox冷库专用极早期烟雾探测系统，搭配自研WTH-ACD自动吹扫装置，构建“主机精准探测+前置管路防护”双系统协同防护体系，从硬件结构、智能算法、运维模式、管网配套、数字化管控全方位突破行业痛点，为低温涉氨冷库打造合规、稳定、智能的消防安全屏障。

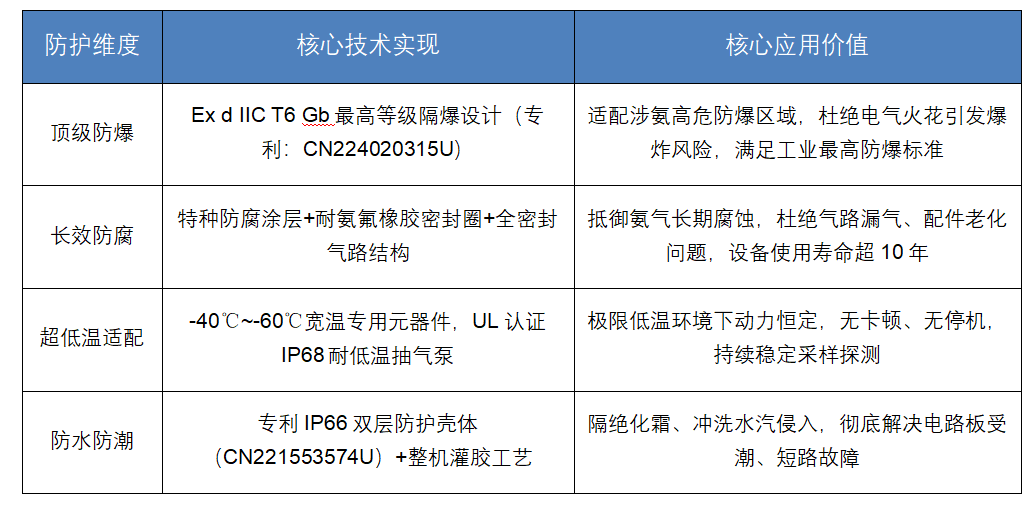

（一）四重硬核防护，适配冷库全极端工况

设备依托多项专利加固设计，实现防爆、防腐、耐低温、防水潮三位一体防护，适配涉氨冷库高危工况，长效稳定运行。

（二）AI智能精准探测，杜绝误报漏报

针对冷库复杂干扰环境，系统搭载冷库专属探测技术与定制AI算法，实现火情极早期、高精准识别，彻底解决传统设备探测缺陷。

超高灵敏度极早期预警：采用低温专属高能LED光源，探测灵敏度达0.0001% obs/m，是传统点式烟感的1000倍，可精准捕捉火灾阴燃阶段微量烟雾，提前数小时发出预警，预留充足应急处置黄金时间。

复合烟雾甄别算法：通过智能模型精准区分真实火灾烟雾与水雾、氨气、油脂粉尘、发酵气体等干扰源，设备误报率低于0.1%，杜绝无效报警干扰正常生产运营。

自适应气流调节技术：依托专利技术（CN224217147U），可根据冷风机启停、库内风速动态调节吸气功率，保障采样量恒定，解决复杂气流导致的漏报、探测不均问题。

（三）智能化无人运维，破解低温作业难题

依托多项原创专利，彻底颠覆传统冷库人工低温巡检、调试模式，实现无人化、主动式智能运维，大幅降低作业风险与运营成本。

远距离无线蓝牙调试（CN222071315U）：内置工业级蓝牙模块，支持50-100米库外远程连接，无需进入零下低温环境，通过手机APP即可完成参数配置、灵敏度校准、故障排查等全部操作。

智能主动维保提醒（CN224020326U）：实时监测滤网损耗、管路气流、设备运行状态，自动推送维保工单，替代人工高频巡检，避免设备带病运行。

采样点自动加热防堵（CN223283957U）：低温、化霜时段自动启动加热功能，全程保持采样孔通畅，从根源解决管路冰堵核心痛点。

（四）特种低温管网，长效稳固适配极限工况

摒弃传统易脆裂PVC管材，系统采用特种耐低温防冻PP复合材料管，具备低烟、无卤、阻燃、抗冲击特性，在-40℃超低温速冻环境下仍保持良好柔韧性，不脆裂、不变形、不脱落，彻底解决传统管路低温破损、漏气问题，保障采样管网长期稳定运行。

（五）专属配套：WTH-ACD自动吹扫防堵装置

作为冷库防冰堵核心配套设备，该前置空气处理系统与探测主机形成双重防护，针对性解决冷凝水、管路结冰、粉尘堆积难题。装置内置微型气泵、加热除湿模块与智能控制单元，可定时或根据管路压差自动注入干燥洁净空气，吹散管路内冷凝水与粉尘；同时在管内形成微正压，阻止外部潮湿空气倒灌；实时监测管路气压、气流状态，异常故障即时上报，彻底杜绝管路堵塞、受潮失效问题。

（六）数字化全栈管控，实现主动安全防控

搭建软硬件一体化智能管理生态，打破传统设备单一报警局限，推动冷库消防从被动处置向主动预测性维护升级。PC端管理系统支持设备调试、实时数据监测、管路优化、数据分析、台账全流程管理；移动端APP可随时随地查看设备状态、接收报警信息、处理维保工单，实现全时段、可视化、数字化掌上管控。

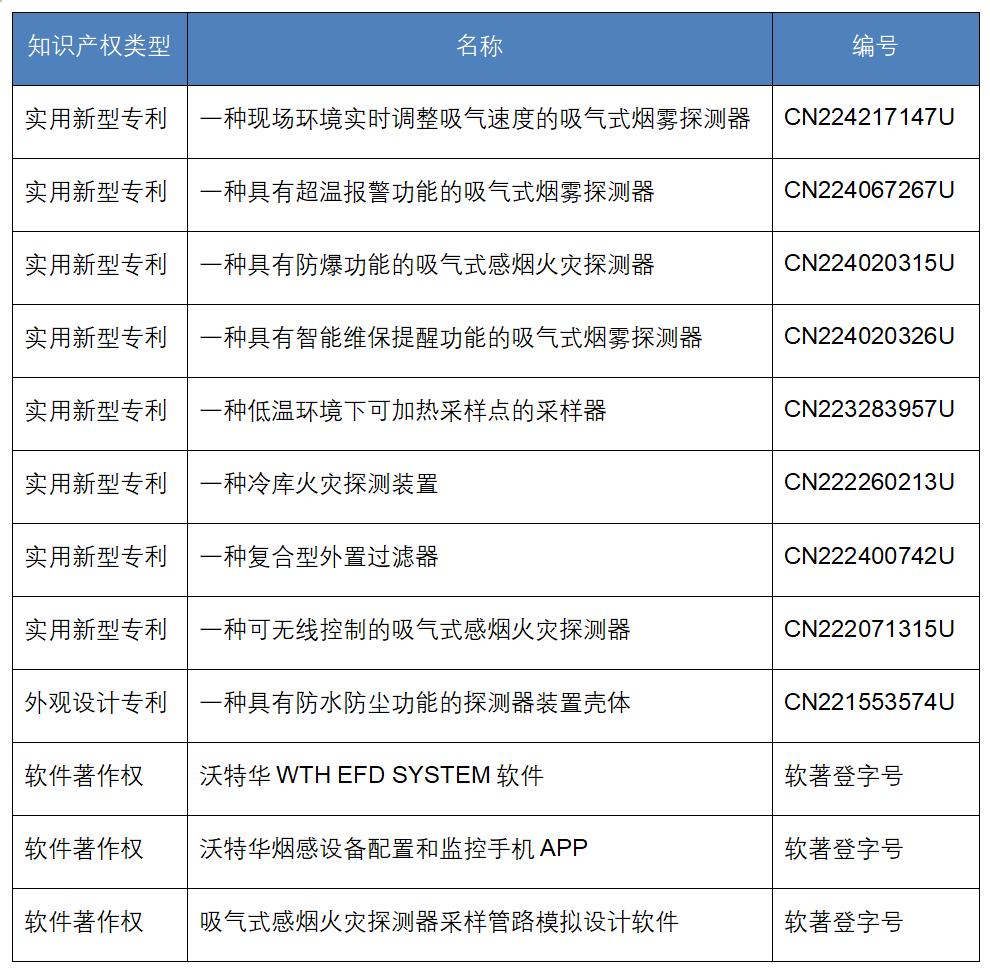

核心自主知识产权清单

本方案核心技术依托多项自主专利与软件著作权，构建专属技术壁垒，技术创新性与稳定性行业领先。

一、方案概述

1.1 方案背景

食品冷库（0~4℃冷藏、-18~-40℃冷冻、≤-40℃超低温）普遍存在低温高湿、易结霜结冰、保温材料易燃、电气凝露短路、传统烟感失效、误报率高、维护困难等痛点，易引发火灾并造成重大损失。深圳沃特华北极狐系列专为-40℃~+70℃极端低温环境研发，以极早期吸气式感烟探测为核心，搭配低温抗结霜、防腐防潮、智能联网功能，解决传统设备低温失效难题，提供全场景火灾预警与管控服务。

深圳沃特华安全技术有限公司 “北极狐” 系列（WTH- A101）已在深圳石岩嘉康屠宰场 - 18℃冷库稳定运行 3 年（2023 年 6 月投用 55 台），完全适配冷库低温环境。

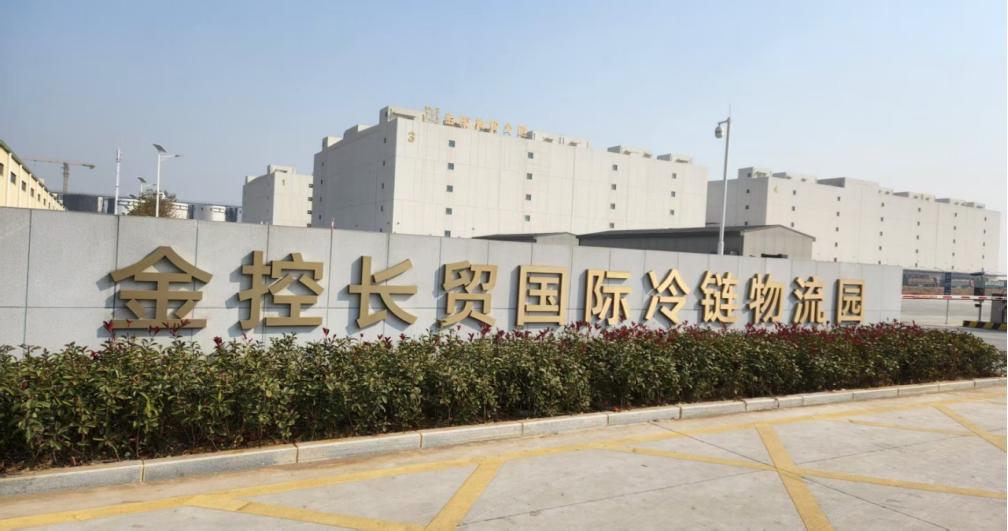

国家粮食现代物流(武汉)基地项目应用案例展示
一、项目概况

国家粮食现代物流(武汉)基地是聚焦粮食、冷链等民生领域的重点标杆项目，总用地面积达2000亩，总投资58.96亿元，规划建设粮食仓储及加工产业园、冷链物流产业园、综合配套服务区、政策性储备粮库、铁路专用线、港口码头六大核心板块，定位为中西部地区粮食及冷链物流集散中心、贸易中心、要素交易中心、定价中心，打造货通全球的仓储和物流枢纽平台。

项目核心配套包含库容21万吨的1#—4#冷库、总库容12.5万吨的武汉阳逻粮食物流应急保障基地、15万吨政府储备粮库及武汉市粮食应急保障中心。全部建成投产后，可实现年粮食储备及加工600万吨、冷冻仓储50万吨、综合货类320万吨、政策性粮食储备15万吨、码头吞吐量400万吨的规模，依托铁水联运、江海直达、汉欧班列等交通优势，真正实现“买全国、卖全国，通国际、畅全球”的发展目标，同时作为中部地区首个将粮食和冷链产业布局于一个园区的大型仓储物流项目，肩负着保障国家粮食安全、完善华中地区冷链物流体系的重要使命。
二、项目核心需求与挑战

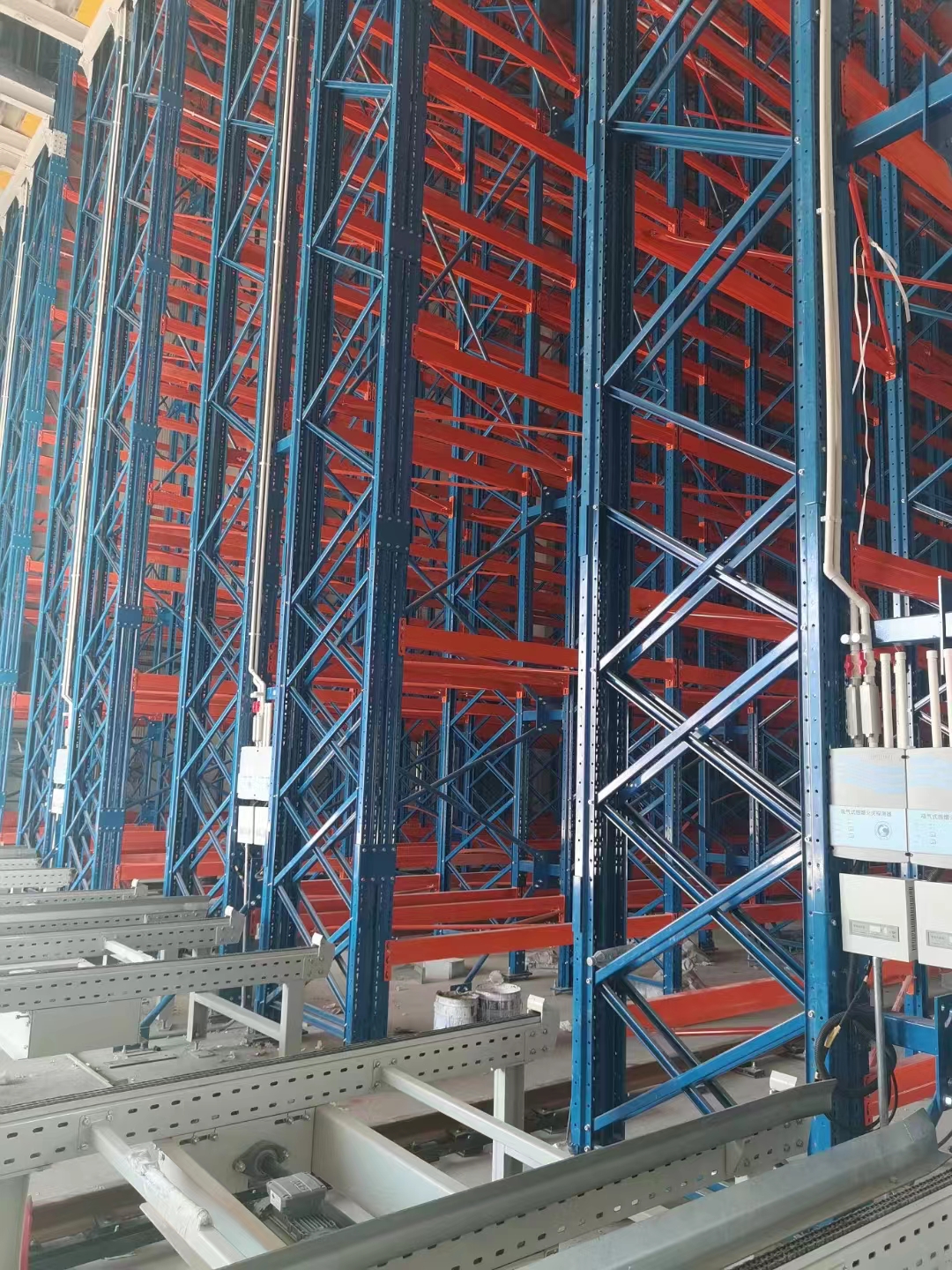

本项目1#、2#、3#、4#高架立体库为低温冷库，设计温度分别为-25℃、-30℃、-40℃，由北京华商院负责整体设计，核心消防防护需求为配置适配低温环境的吸气式感烟火灾探测器。结合项目定位及冷库运营特点，本次消防设备选型面临三大核心挑战：

低温环境适配挑战：冷库长期处于-25℃至-40℃的极端低温工况，普通火灾探测器易出现电子元件性能衰减、灵敏度下降，甚至结露、结冰导致设备失效的问题，无法满足长期稳定运行需求，且需契合《火灾自动报警系统设计规范》（GB50116-2013）中低温场所优先采用吸气式感烟火灾探测器的要求。

大规模应用可靠性挑战：项目共需配置370套吸气式感烟火灾探测器，设备数量多、覆盖范围广，需保证所有设备同步稳定运行，具备高效的早期火灾探测能力，适配冷库货架密集、密闭性强、烟雾扩散慢的环境特点，避免因单点设备故障影响整体消防防护效果。

合规性与实用性兼顾挑战：设备需严格符合国家消防规范及项目设计标准，同时适配冷库的运营场景，兼顾安装便捷性、后期运维便利性，降低低温环境下的设备维护成本，满足业主对消防系统安全、高效、经济的核心使用需求。
三、产品选型与应用方案

经过严格的方案论证、性能测试及多方对比，本项目业主、总包单位及项目设计院专家组，对沃特华北极狐Arctic Fox系列产品的低温适配技术、设备稳定性及整体解决方案给予高度技术认可与专业肯定。沃特华低温冷库——北极狐 Arctic Fox系列产品凭借卓越的低温适配性能、稳定的运行表现及完善的系统解决方案，成功脱颖而出，成为本项目吸气式感烟火灾探测器的系统方案解决供应商，为1#—4#高架立体库提供全方位消防探测保障，具体应用方案如下：
（一）产品选型依据

北极狐 Arctic Fox系列产品是沃特华针对低温冷库等极端环境研发的专用吸气式感烟火灾探测器，核心性能完美契合本项目设计要求及运营需求：一是具备-40℃～+70℃的宽温运行范围，可稳定适配本项目不同冷库的极端低温工况，无需额外增设加热装置，有效解决普通探测器在低温环境下失效的痛点；二是采用LED冷光源技术及耐腐耐低温ABS外壳，核心抽气泵达到IP68防护等级，所有线路板做四防喷涂（防潮、防盐雾、防腐蚀、防霉变），可有效抵御冷库高湿、低温带来的结露、结冰困扰；三是通过专业的滤水装置、冷凝水分离器及防冻夹设计，避免采样管堵塞，确保探测灵敏度稳定，契合冷库密闭空间、烟雾扩散慢的消防防护需求，同时简化安装流程，降低后期运维成本。
（二）具体应用配置

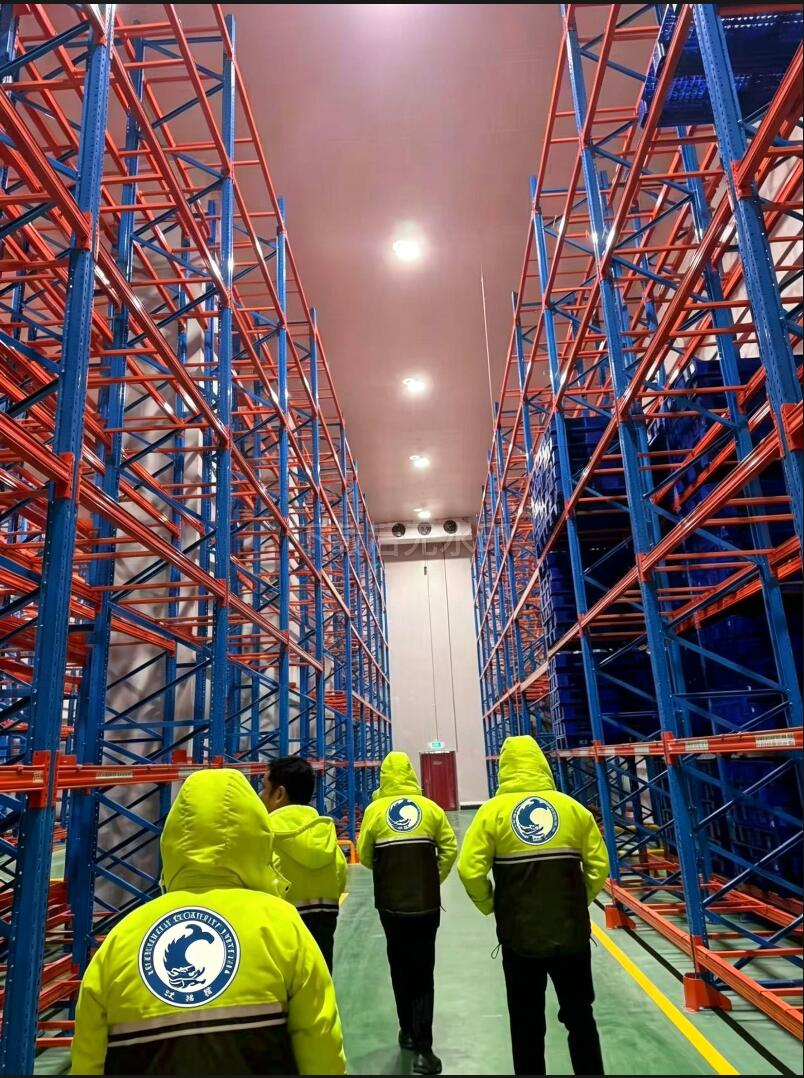

本次项目共采用370套沃特华 Arctic Fox北极狐系列吸气式感烟火灾探测器，从2023年8月运行至今产品稳定可靠，全面覆盖1#（-25℃）、2#（-30℃）、3#（-40℃）、4#（-40℃）四座高架立体库，根据各冷库的温度差异、空间布局及消防规范要求，科学布置采样管网，优化采样孔位置，确保探测器能够快速、精准采集空气样本，实现火灾早期预警。

同时，结合项目冷库的智能化运营特点，北极狐系 Arctic Fox列产品可与园区整体消防控制系统联动，实现火灾探测、报警、联动处置的一体化管控，配合冷库内的温度传感器、监控设备等，形成全方位、多层次的消防防护体系，保障冷库内冷冻货物及设施设备的安全，契合项目“安全、高效、智能”的运营理念。

本次国家粮食现代物流(武汉)基地项目，是沃特华北极狐 Arctic Fox系列产品在大型低温冷链物流园区大规模应用的标杆案例。项目业主、总包及设计专家组全程验证认可，北极狐系列产品凭借卓越的低温适配性能、稳定的运行表现及完善的系统解决方案，成功解决了极端低温环境下的消防探测难题，圆满满足了项目设计要求及业主使用需求，为项目的安全运营提供了有力保障。

此次合作，不仅彰显了北极狐 Arctic Fox系列产品在低温冷库消防领域的核心竞争力，更体现了沃特华在民生领域消防保障中的责任与担当。未来，沃特华将持续深耕低温消防领域，不断优化产品性能，完善系统解决方案，为更多粮食、冷链等民生领域项目提供安全、可靠、高效的消防保障，助力我国物流产业高质量发展。

大型屠宰场案例：屠宰场是为保障“菜篮子”供应、推进屠宰行业规范化而设立的重点民生工程

在日均万头生猪屠宰的巨型产业链背后，消防安全往往是隐形的“阿喀琉斯之踵”。深圳石岩嘉康屠宰厂与佛山市肉类食品加工产业园区两大国有保供基地，不约而同地选择了沃特华“北极狐Arctic Fox”极早期探测系统，为大湾区“肉篮子”筑起了一道极寒与腐蚀都无法撼动的防线。

深圳圳石岩嘉康屠宰厂：占地约 9.3 万㎡，集生猪 / 牛羊屠宰、冷鲜肉分割、-18℃~-25℃冷链仓储、配送于一体，日均屠宰生猪 5200 头，冷库及生产车间面积超 3 万㎡，属大型国有保供基地。

佛山市肉类食品加工产业园区：占地 3.61 万㎡，含 4 条生猪屠宰线、标准化加工车间、冷链仓储、检疫中心，设计日屠宰生猪 6000 头，为新建智能化综合园区。

两大项目核心场景均为高温高湿屠宰车间、低温冷冻库、冷藏穿堂、制冷机房、配电室、分拣加工区，环境温度跨度 - 40℃~+70℃，存在冷凝、油污、粉尘、动物毛屑等干扰，传统烟感 / 温感无法稳定工作。

从深圳9.3万㎡的嘉康厂到佛山3.6万㎡的新园区，沃特华以“极早期预警+零误报”的实绩，证明了国产高端消防品牌在极端工业场景下的绝对统治力。守护舌尖安全，沃特华做隐形的守夜人。

沃特华 Arctic Fox（北极狐）极早期吸气式感烟火灾探测器，专为低温、高湿、多尘的严苛环境设计，可完美适配深圳石岩嘉康屠宰厂、佛山市肉类食品加工产业园区的规模化、全流程消防安全需求，解决传统探测器在肉类加工场景下的失效、误报难题。

1.2 方案目标

极早期预警：阴燃阶段报警，提前数小时，杜绝火灾扩大；

全温区适配：-40℃~+70℃，抗结霜冷凝腐蚀，误报率＜0.1%；

合规智能：符合消防规范，实现智能联动、远程监控及全生命周期运维。

主机安装：极早期设备安装在冷库内部，长期零下40℃环境下运行。
1.3 核心规范清单

方案严格遵循《火灾自动报警系统设计规范》（GB 50116-2013）、《冷库设计标准》（GB 50072-2021）、《消防设施通用规范》（GB 55036-2022）等国家强制规范，完全适配丙类冷库消防建设要求。

1.5 规范适配要点

新规核心适配要点：严格执行GB50072-2021最新强制要求，冷间吸气式探测主机必须整机库内安装，淘汰传统“主机库外、管路入库”的不合规模式；采样孔间距控制在3~5m，高货架冷库每3m层高或2℃温差需增设采样点；强弱电线路分离布线，供电联动采用耐火铜芯电缆，传输线路采用阻燃电缆；高危穿堂、制冷机房按最高防爆、防火分隔标准设计，完全满足新规验收标准。

1. GB 50072-2021《冷库设计标准》（现行强规）：明确冷间吸气式极早期探测主机必须整机库内安装，淘汰传统“库外主机+管路入库”违规模式，为冷库消防核心验收红线。

2. GB/T 28009-2025《冷库安全规程》

官方关键信息：2025-08-29发布，2026-03-01正式强制执行，替代2011版；发布单位：国家市场监督管理总局、国家标准化管理委员会，为冷库安全设计、施工、运维全域合规依据。

GB/T 28009-2025 吸气式探测器核心安装要求：

① 环境适配硬性要求：冷库冷间内安装的吸气式感烟探测器，整机工作温湿度、防护等级必须与库内极端工况匹配，严禁常温型设备跨工况使用；涉氨冷库高危区域设备必须具备防腐、防爆、耐低温三重资质，杜绝电气安全隐患。

② 设备安装位置要求：探测器主机及采样管网需适配冷库建筑结构，避开冷风机直吹、设备强振动源、化霜积水区域，安装点位兼顾全覆盖与易维保属性。

③ 低温防失效强制要求：-18℃及以下低温冷间、高湿频繁化霜冷库，吸气式系统必须配置防冰堵、防凝露、自清洁防护装置，杜绝管路结冰、结露导致的探测失效、误报故障。

④电气安全合规要求：库内所有探测设备、联动模块防护等级不低于IP66，涉氨爆炸危险区域设备需达到IIC级防爆标准，线路穿墙、穿保温层位置做密封隔热、防潮防腐处理。

⑤ 运维适配要求：冷库探测系统需支持远程监测、故障自诊断、状态溯源，适配低温环境无人化运维需求，降低人工入库作业安全风险。

二、冷库火灾防控的特殊性与必要性

1.环境极端，传统探测器失效：-18℃冷库低温高湿、易结霜结冰，普通点式感烟 /感温探测器灵敏度骤降、元件冻损、采样孔堵塞，无法有效预警。

2.火灾隐患隐蔽，蔓延极快：冷库内电气线路、制冷设备、保温材料（聚氨酯）易引发阴燃，初期烟雾极淡、无明火，传统探测滞后，一旦起火易快速蔓延并导致冷库结构损坏、货品全损。

吸气式感烟技术在冷库的核心价值

主动采样，极早期预警:主动抽取空气样本，灵敏度达0.0001%~20%obs/m(传统点式约0.1%obs/m)，可在火灾阴燃阶段(无明火、无高温)提前预警，为处置争取黄金时间。

管路布局灵活，全覆盖无死角:采样管可沿冷库货架、吊顶分层布设，适配大空间、高货架场景，解决传统探测器覆盖盲区问题。

抗干扰强，适配低温高湿:专用低温型产品具备防冻、防冷凝、防结霜设计，可稳定运行于-18°C及以下环境，避免误报与故障。

传统探测技术的局限性

食品加工车间存在潮湿结露、大量蒸汽、多油脂同时清洗剂还有腐蚀性的液体等特点；

冷冻或冷藏设施中储存的货物有很多是容易腐烂变质的，防止温度的升高；

冷库火灾会在纸板、塑料包装、油性材料、食品原材料以及木制货盘之间迅速蔓延，必须及早探测；

火灾自动报警系统在环境温度低于0°C(32°F)时无法工作；

由于冷库温度通常在 -18℃、-25℃、-30℃，有的冷冻仓库的使用场所达到零下-35℃ ，传统的点式感烟火灾探测器、双波段图像探测器、火焰探测器、光截面探测器、红外线性光束感烟火灾探测器等无法在这种环境下正常、可靠的工作。

二、 Arctic Fox北极狐系列核心产品

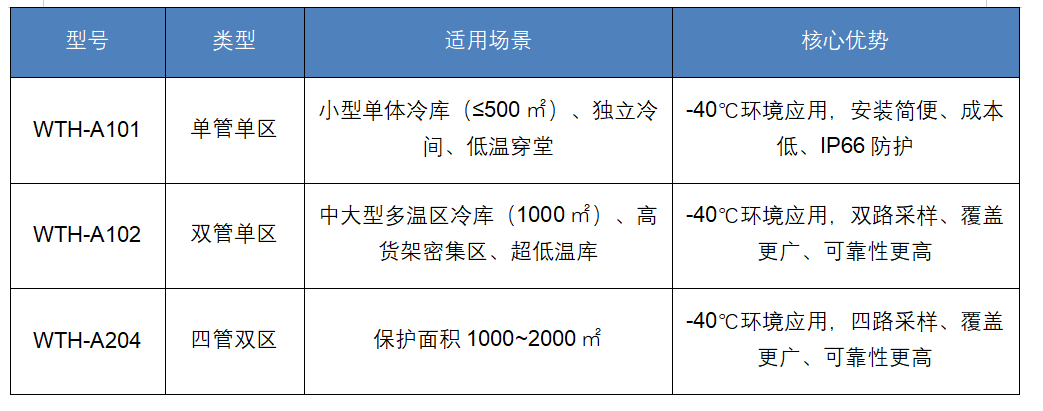

2.1 产品型号与定位

2.2 产品特点

极低温适配：-40℃~+70℃工作，解决传统烟感-18℃以下失效问题；

超高灵敏度：是传统点式烟感的1000倍，可捕捉阴燃烟雾；

四防防护：PCB板防潮防盐雾防腐蚀防霉变，IP66主机+IP68抽气泵；

防冻抗结霜：专用防冻采样孔夹，-40℃不结冰不误报；

多级过滤：粉尘+冷凝水分离，杜绝误报与腐蚀；

智能联网：支持物联网、APP报警、远程运维及故障自诊断；

合规认证：通过CCC、CE认证，符合食品行业GMP、HACCP要求。

2.3 产品功能

极早期探测、四级报警（预警/行动、火警1 、火警2）、故障自诊断；

抗干扰过滤、防冻保护、智能联动（对接PLC、应急设备等）；

远程监控、本地存储≥90000条记录（可导出追溯）。

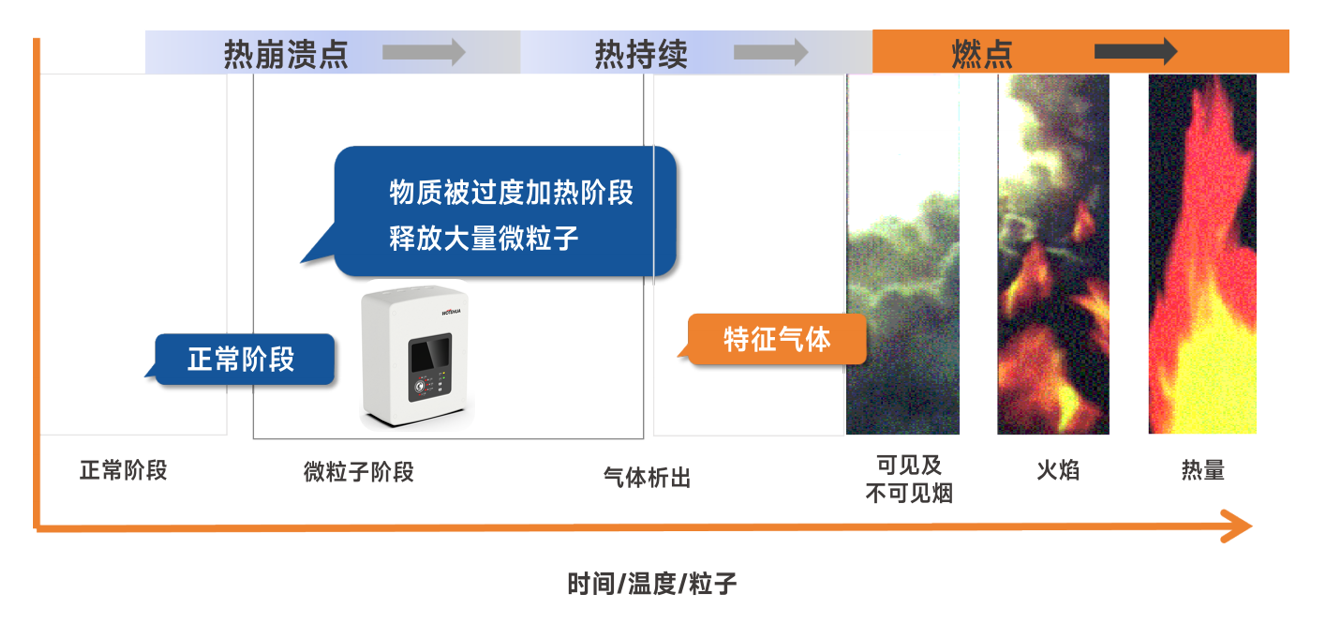

2.4高灵敏度，提前数小时报警

抢占黄金数小时：重新定义冷库消防的“时空差”

在冷库消防领域，火情的发展往往呈现出“发现即灾难”的残酷特性。传统的点型烟感只有在火势已成燎原之势、浓烟滚滚时才能发出警报，此时不仅货物付之一炬，高昂的氨制冷系统和保温库房也将面临毁灭性打击。

沃特华“北极狐（Arctic Fox）”系列极早期吸气式感烟火灾探测器，凭借突破性的“超高灵敏度探测 + AI算法预研判”双引擎，彻底颠覆了传统消防的滞后性——我们不仅能“极早期”报警，更能做到提前数小时锁定隐患。

当冷库内因电气老化或闷烧产生极其微量的不可见烟雾粒子（0.001% obs/m）时，极早期烟雾传感器内产生的散射光强将被高信噪比光电传感器精准捕获，其灵敏度可达传统点型的1000倍以上。

2.5产品防尘防水

无惧冰火交融与“水蒸气浴”：解码北极狐的“防尘防水”硬核基因

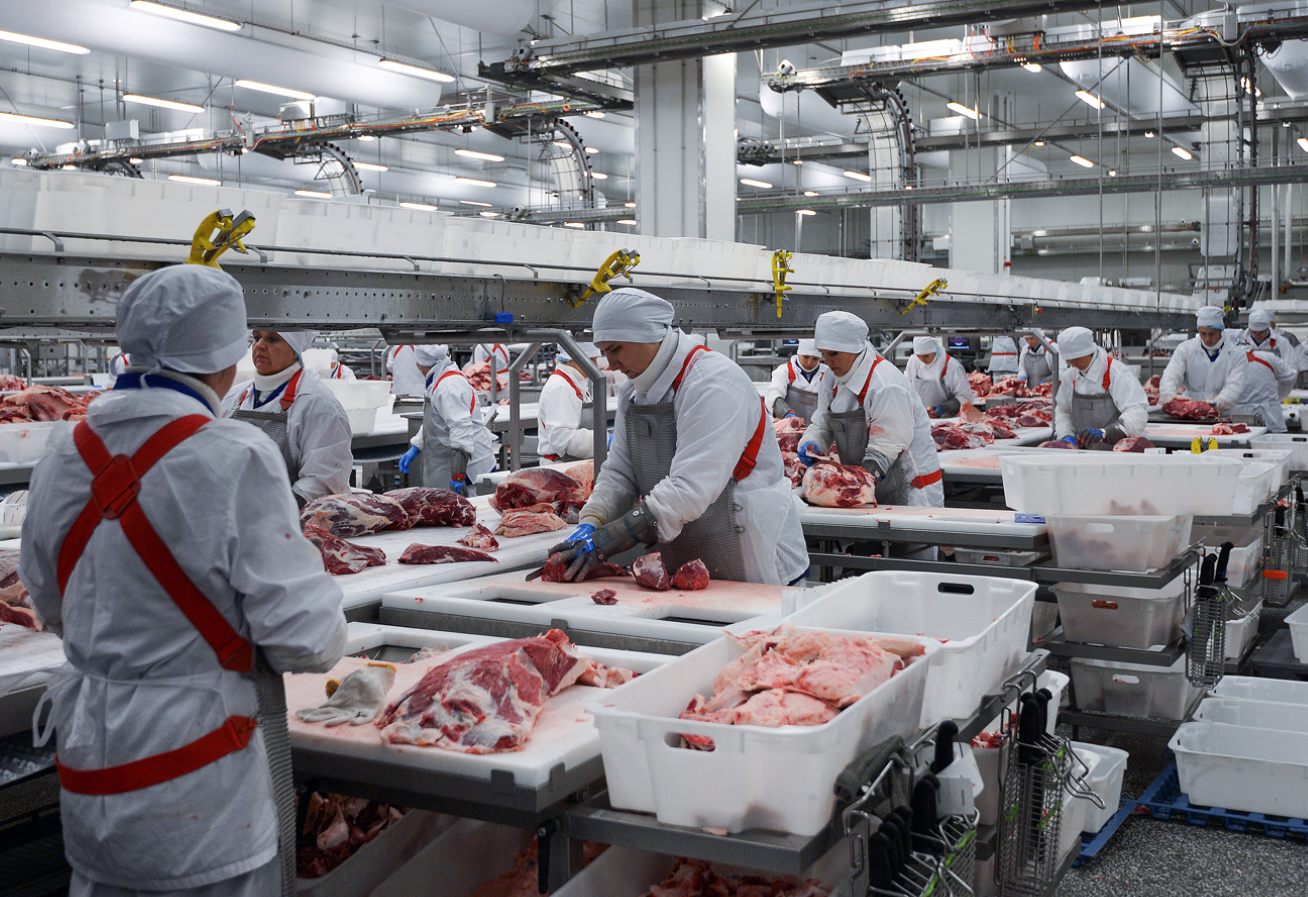

在食品加工厂（如猪肉分割、熟食制作），消防系统面临的考验堪称“地狱级”。这里不仅有-35℃的冷冻库，还有+50℃的蒸煮熟食区。冷热空气在此激烈交汇，加上高频的高压水冲洗作业，导致环境中水汽弥漫、冷凝水如雨下，同时还伴随着肉脂残渣粉尘的侵袭。

在这种“冰火两重天”的恶劣工况下，普通的消防电子设备往往撑不过一个雨季就会频频罢工、短路误报。

沃特华“北极狐（Arctic Fox）”系列专为这种极限环境而生。我们将“极致防尘防水”刻入产品DNA，这不仅是为了合规，更是为了在食品加工厂的“水蒸气浴”中，为您守住那条不容有失的安全底线。

一、 食品厂的“冷凝水危机”：隐形的电路杀手

为什么食品厂的消防设备总是容易坏？罪魁祸首就是严重的温差结露。

冷库门口的“下雨”效应：在低温冷库与常温通道的交界处，湿热空气瞬间遇冷凝结成大量水珠。普通探测器一旦吸入这种高湿空气，内部电路板就会受潮，导致芯片腐蚀、短路，甚至引发整个回路的瘫痪。

高压冲洗的挑战：熟食加工区每天必须进行高强度的水洗和消毒。如果设备外壳密封不严，水流极易渗入机身，直接导致设备报废。

面对这些挑战，北极狐系统祭出了“全密封堡垒”级别的防护标准。

二、 硬核IP防护：无惧高压水枪与弥漫水汽

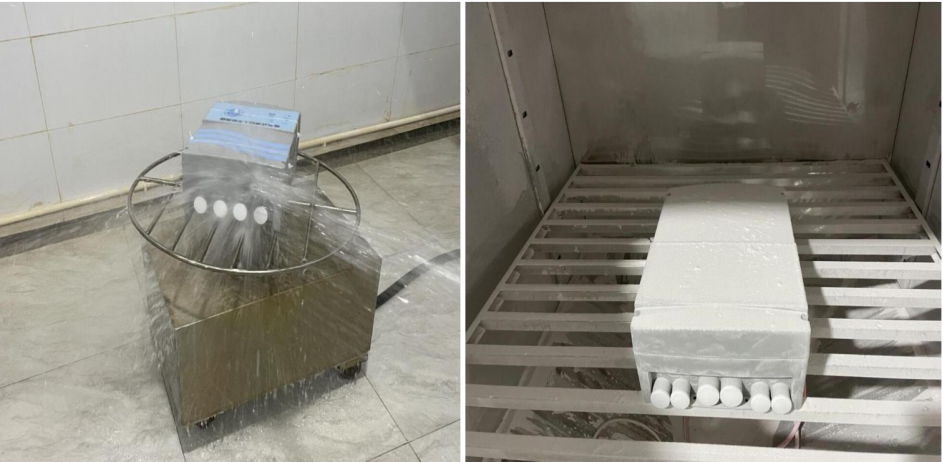

为了保障在极端高湿和多尘环境中的绝对稳定，北极狐主机外壳及核心部件达到了IP66级防尘防水标准（抽气泵可达IP68），构筑了两道坚不可摧的防线：

防水防线：拒绝“受潮”，无惧“冲刷”

一体成型密封结构：采用高精度模具与优质硅胶密封圈，确保设备在任何角度的高压水枪冲洗下（模拟暴雨或强力水洗），内部电路板依然保持绝对干燥。

防尘防线：拒肉脂粉尘于千里之外

迷宫式进气管路：针对猪肉加工等环节产生的肉沫、油脂粉尘，进气口采用独特的迷宫式防风防水防尘设计。有效阻挡大颗粒杂质和粉尘进入精密的激光探测腔，保证探测精度不衰减，大幅延长设备清洗维护周期。

3.6 冷库配套区域

冷库中需要重点保护的区域

冷冻室/冷却室 、冷藏室 、车间及维修区、被保护区下方的回风管道、装卸台及周边区域、办公及监控场所、天花板/屋顶夹层、货架中间 。

适用：制冷机房、配电室、分拣区、办公区；配置：北极狐系列+温湿度复合探测模块；功能：监测火灾烟雾、制冷剂泄漏、电气过热。

四、施工安装说明

冷库比一般的仓库更特殊，冷库的温度比较低，但空气极为干燥，低温冷库通常在零下， -18℃、-25℃、-30℃，有的冷冻仓库的使用场所达到零下-35℃ ，传统的烟雾测器无法在这种环境下正常、可靠的工作。

有些冷库采用大容量的货架，高度比较高，发生火警的情形下，烟雾很难在气流的影响下很难上升顶部。

如果探测安装在外面，内外较大的温差，容易产生气流故障、结冰现象，同时采样管会发生变形、弯曲，从而导致机器无法正常工作及引起设备故障；并且探测器放在室外，需要在保温墙上穿孔作业，破坏冷库的结构，影响冷库的保温效果；

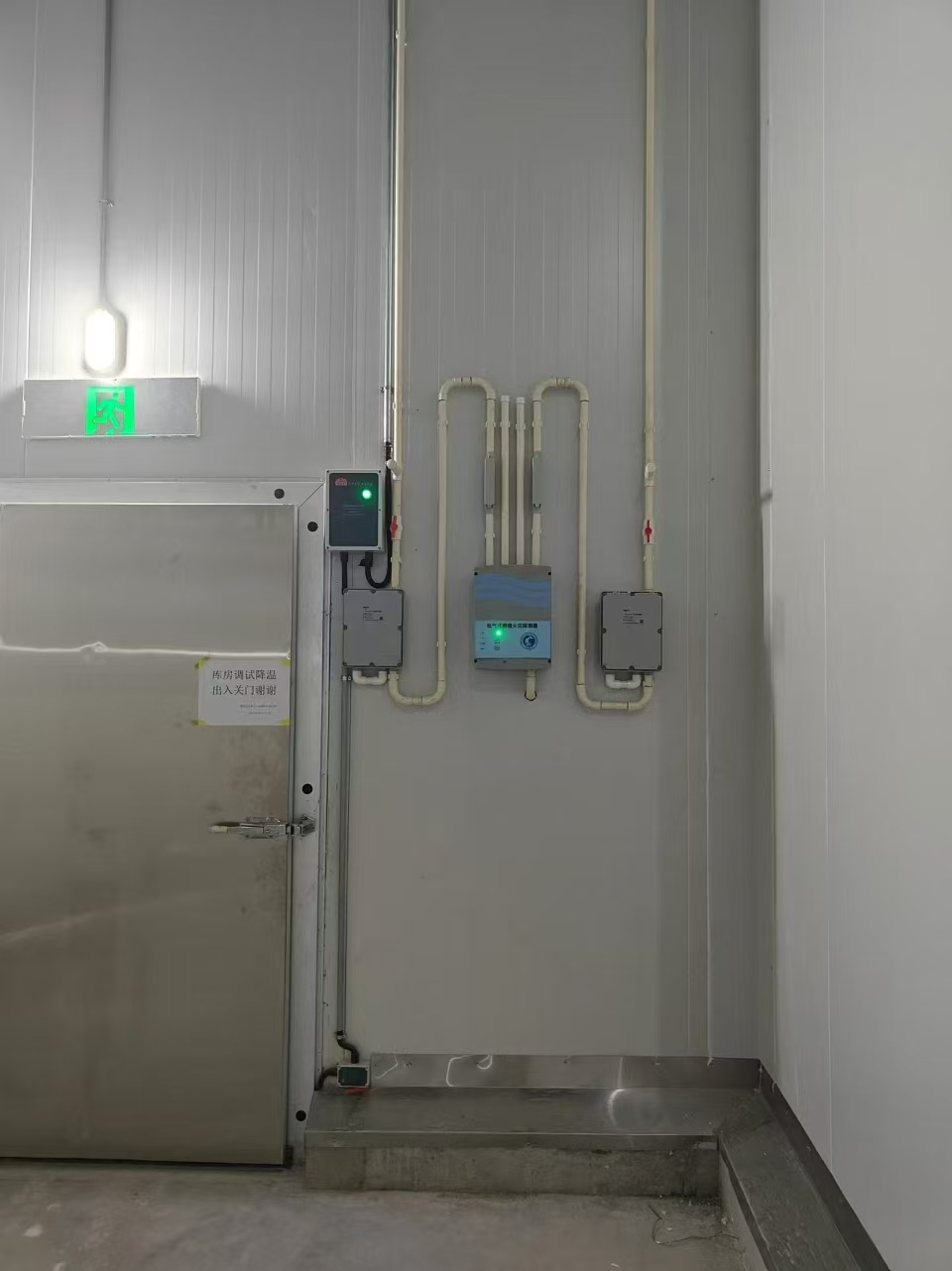

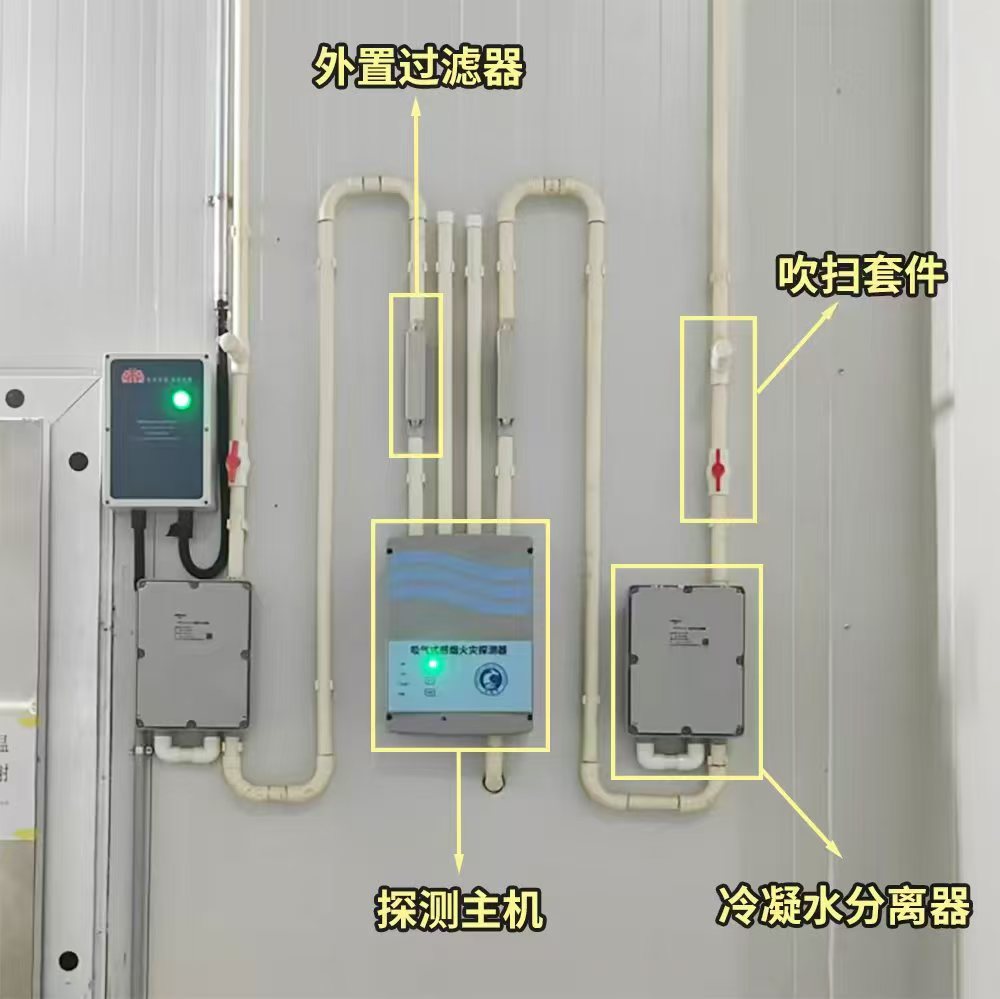

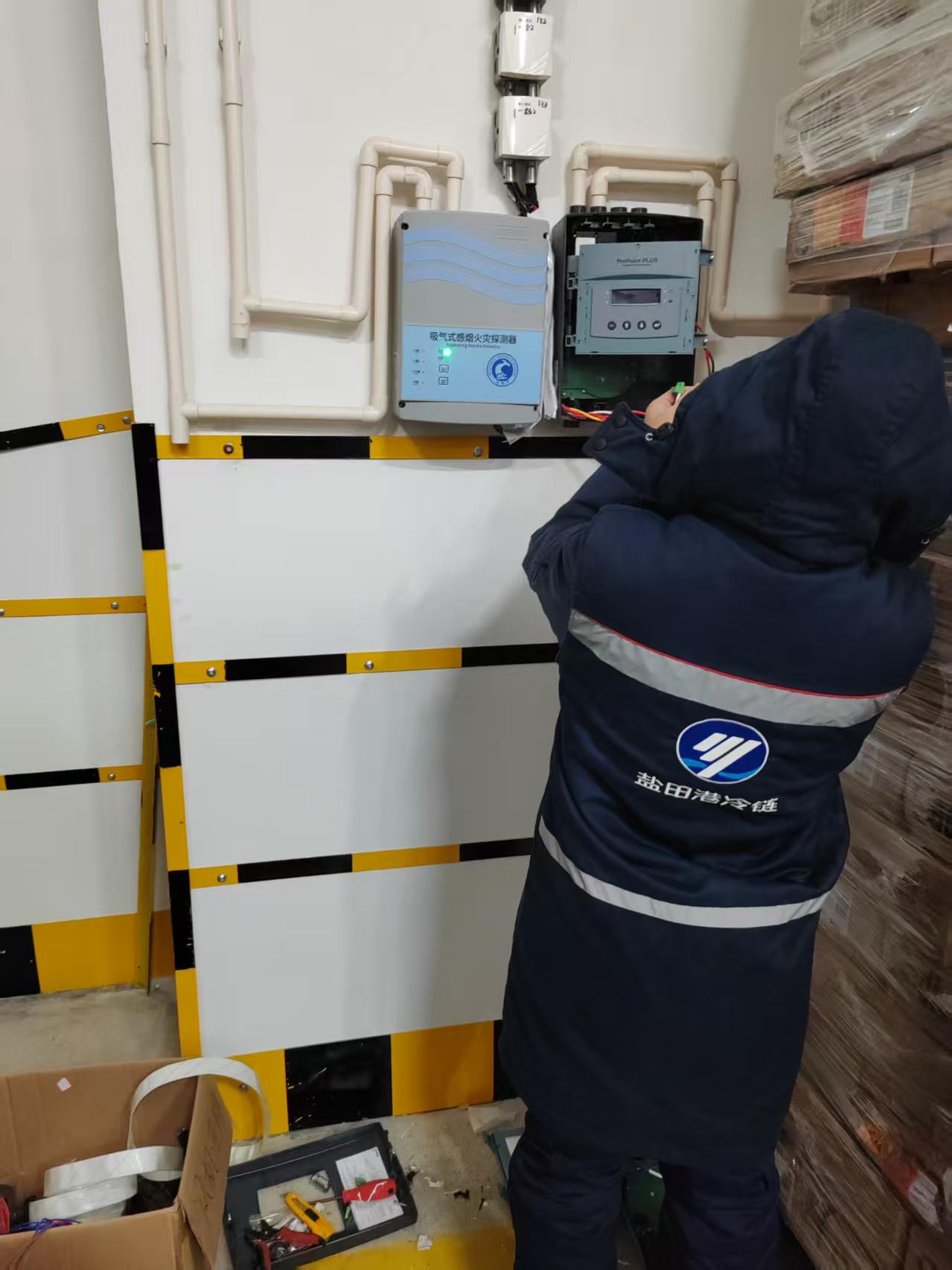

北极狐 Arctic Fox系列设备原生支持库内整机安装，可直接固定于冷库墙面、货架侧位等稳固位置，标准安装高度1.4~1.5m，规避冷风机直吹、设备振动源，依托IP66防护、全灌胶密封、超低温适配能力，无惧库内极端工况。采样管网采用V0级阻燃耐低温管材，沿吊顶、高货架分层布设，单管长度≤100m，水平管每1~1.5m固定，潮湿区域增设排水阀，全面消除探测盲区。

4.1 安装前准备

现场勘测确定探测器数量及路由；准备探测器、冷凝水分离器、防冻夹、自动吹扫装置、电源箱、低烟无卤阻燃耐低温采样管、保温棉配件及专用线缆、工具。

4.2 采样管网的安装

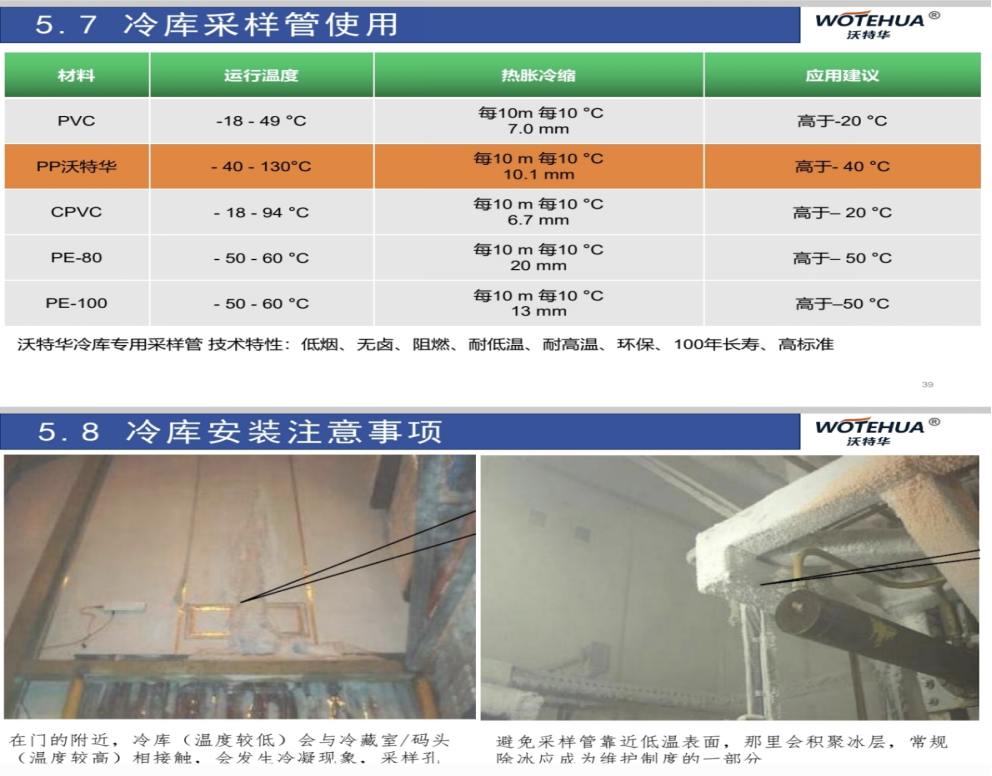

采用外径25mm，壁厚2mm低烟无卤阻燃环保耐低温（-50℃）PP复合型采样管管（V0级），沿顶部、货架上方布置，采样孔朝下；单管≤100m，采样孔间距3~5m；水平管每1~1.5m设管夹，转弯用两个45°弯头，潮湿区域设排水阀，做好密封与标识。

管材选择：抵御极寒的“筋骨”

冷库内外温差巨大，普通PVC或ABS管道在-20℃以下极易变脆、冻裂。因此，打好“筋骨”基础是第一步。

材质规格：必须采用外径25mm、壁厚2mm的特种PP（聚丙烯）复合材质采样管。

耐候性能：管材需具备低烟无卤、V0级阻燃、环保特性，最关键的是必须能耐受-50℃的极寒环境而不脆化、不开裂。

优势说明：这种特种复合材料在超低温下依然能保持良好的柔韧性，能够有效缓冲冷库温度波动带来的热胀冷缩应力，杜绝管路断裂风险。

布管与采样点设计：构建无死角的“感知网”

采样管的布局决定了探测的灵敏度和响应时间。应根据冷库的存储结构（如高架货架、穿堂）进行科学排布。

布置位置：推荐沿库内顶部或货架上方进行敷设。这样既能避免叉车作业碰撞，又能最大程度捕捉向上飘散的热烟雾。

采样孔朝向：采样孔必须垂直朝下。这能有效防止冷库顶部凝露或结霜滴落堵塞采样孔，同时避免管内冷凝水倒灌入探测腔。

孔距控制：采样孔间距建议设定在 3~5米。此密度既能保证覆盖无死角，又能均衡各采样点的吸气负压，避免“近端抢风、远端吸不动”的现象。

单管限长：为保证末端吸气效率，单根采样管长度务必控制在 ≤100米。过长会导致气流阻力过大，引发探测延迟。

安装工艺细节：细节决定成败

在冷库环境中，不规范的小动作往往会引发大故障。请严格要求施工团队遵守以下工艺标准：

稳固支撑（管夹设置）：冷库顶部金属表面光滑，水平管道极易因自重或热胀冷缩发生移位。每隔1~1.5米必须设置一个管夹（或吊架），在转弯处及设备进出管口附近需加密固定，确保管网“纹丝不动”。

平滑转弯（拒绝90度急弯）：气流在管道内流动就像车辆在高速公路行驶，严禁使用单个90°弯头。必须使用两个45°弯头组合成90°转弯。这种平滑过渡能大幅降低气流阻力，防止灰尘在弯角堆积。

排湿设计（排水阀设置）：在冷库门口、速冻区接口等温差大、湿度高的潮湿区域，管网低点必须加装自动或手动排水阀。这能让夜间停机化霜时产生的冷凝水及时排出，防止管内结冰堵塞。

密封与标识：长效运行的“护城河”

严丝合缝（密封处理）：所有管道连接处（特别是采样孔与管路的接缝）必须使用专用的胶水严密粘接，或使用带橡胶密封圈的快插接头。在冷库应用中，哪怕是微小的缝隙，也会导致外部湿热空气渗入并结露成水，最终冻结胀裂管道。

清晰标识（管线标识）：在管道表面每隔一段距离，需贴上当耐低温的警示标识（如“消防采样管，严禁碰撞”）。这对于未来冷库内进行设备检修或货架改造时，起到至关重要的提醒和保护作用。

4.3防冻夹（Anti-freezing Clip）

在冷库外围常温区与库内低温区交界处，巨大的温差会导致空气中的水分在采样管壁凝结成冰。如果不加以干预，这些冰霜会顺着管壁蔓延，最终将采样孔彻底封死，导致探测器“窒息”瘫痪。

防冻夹的作用，就是人为制造一个“冷热断桥”，将这段极易结冰的过渡区进行物理隔离。

阻断冷桥效应：利用极低导热率的特殊材质，切断外界常温与冷库低温在采样管壁上的直接传递。

防止管壁结霜：避免水汽在采样管连接处凝结成冰柱，保护采样孔畅通无阻。

缓冲热胀冷缩：吸收极寒环境下特种PP采样管产生的微量形变，防止管路松脱或开裂。

消防新规必须将主机置于冷库内部，则防冻夹需安装在冷库内侧靠近墙体处。此时它的核心任务是：阻止外界常温气流进入冷库时在此急剧降温结霜，确保进入主机的空气不含过量冰晶。

4.4冷凝水分离器（Condensate Separator）

沃特华 WTH-FLQ 吸气式冷凝水分离器是采用物理技术，利用气流不同成分质量和惯性的差异，把冷凝水和干燥空气剥离开，大部分冷凝水会积聚在冷凝水分离器内部挡板上，最后通过底部疏水孔排出，干燥空气则通过冷凝水分离器进入吸气式感烟火灾探测器。

WTH-FLQ 冷凝水分离器对水份的分离比例最高能达到90%，而且几乎不会衰减气流速度，不影响烟雾探测的响应速度。冷凝水分离器特性：水汽分离率高：水份的分离比例最高能达到90%；防止系统误报：干燥空气通过冷凝水分离器进入吸气式感烟火灾探测器，从而确保准确和稳定的探测，防止误报；延长系统寿命：使用冷凝水分离器，在空气湿度高的地区，能防止冷凝水对烟雾探测器的损害，增加烟雾探测器的使用寿命；气流阻力小：冷凝水分离器气流通道对采样气流流量的影响≤1%；高 密 封 性 ：防水等级达到IP68。

冷凝水分离器必须安装于水平管线上，排水口垂直向下，利用感烟探测器的DN25采样管固定在墙上，无需特殊或专用螺丝固定。注意：进气口在上，出口气在下（一定不能装反）。进出气口均采用DN25（即外径25mm的采样管）固定，为了日后的检修维护方便，进出气口采用紧配设计，可以和DN25紧密连接，无需打密封胶。

Arctic Fox吸气式气水分离器内具有成熟的离心技术与超前的新型外壳设计，可实现市场领先的除水效率，在持续的低压差下可去除 90%的冷凝水。气水分离器无需更换组件，是切实可行且性价比高的高湿空气冷凝水清除解决方案。

4.5 管路自清洁装置（Automatic Cleaning Device）

WTH-ACD 管路自清洁装置（以下简称“吹扫装置”）是专为吸气式感烟火灾探测器设计的高效维护设备。在低温冷库等高湿、高尘、人工维护困难的场景中，它能依据预设周期（或远程指令）自动启动内置高速风机，对采样管路进行逆向高压吹扫，有效清除管内积尘、水汽及采样孔冰霜，从根本上杜绝因管路堵塞或污染引起的设备误报与故障。

管路连接进气端：将吹扫装置的出气口与探测主机的采样进气口通过三通阀或专用接口并联接入采样管网。

密封要求：所有气管连接处必须使用配套的卡箍或喉箍拧紧。注意：吹扫工况下管路内气压较高，若密封不严会导致吹扫风力下降，甚至引发探测器气流故障报警。

4.6电源箱的安装（Power ）

最佳位置：优先安装在冷库外部的常温控制室或走廊（符合《冷库设计标准》GB50072中关于配电设备宜设在冷间外的规定）。

次优位置：若受新规限制必须在冷库内安装，请务必远离冷库门洞（风速极大、温差剧变区），选择库内相对恒温、干燥的区域，或为其加装专用的保温防护小屋。

布线：切断“冷桥”与强电干扰

耐低温线缆：进出电源线必须采用耐寒型阻燃铜芯电缆（如-40℃级别）。

防冷桥封堵：管线穿墙进入冷库保温层时，必须使用防火密封胶进行严密填堵，绝不允许冷气顺着管线缝隙外泄形成冷凝水。

强弱电分离：通讯线（RS485等）应与强电线路保持至少30cm的距离，或使用屏蔽双绞线，防止电磁干扰导致误报。

接地：消除静电隐患

冷库内空气干燥时极易产生静电。电源箱的接地端子必须可靠连接至冷库的主接地网，接地电阻应符合消防规范要求。

留痕：标识清晰，便于维保

电源箱附近应张贴醒目的“消防设备，严禁断电”标识。内部端子排建议贴上线号管，方便日后运维人员在不懂全系统的情况下也能快速排查。

4.5 安装流程

探测器安装→管网敷设固定→采样孔开孔打磨→管网密封检漏→线缆敷设接线→系统调试→验收交付。

冷冻装置会间歇性地发送远远低于冷库设计工作温度的冷空气，约-35至-40°C。如果采样管系统直接安装在这一冷气流中，就会变得非常冷。冷冻装置不工作时采样管需要一定时间才能达到冷库温度，因此有可能会结冰。我们在安装采样管时，必须避开这一冷气流。

采样孔应打在采样管的侧面，这样凝露或冰霜不易积聚。如果打在采样管底部，则很容易被堵住。

采样管应离顶棚或墙壁至少300mm，以减少从这些表面传导的热量。

Arctic Fox 空气采样式感烟火灾探测报警器必须安装在冷库内部，因为该装置的设计完全满足在低于0°C的温度下连续工作的要求。

如果探测器安装在冷库外墙或顶棚上，应使用隔热木板将探测器与其表面隔开（如50mmx50mm的软木），因为有时候这些表面可能会凝露。

在新建的冷库中，采样管安装时的温度可能是，例如，15℃。冷库开始运行时，同样的管道工作温度通常在-35℃。温差50℃。因此在安装时就应根据采样管的线性膨胀系数采取适当措施以保证终安装长度。这些措施应包括：保证管道支架能够活动，或为较长的管道加上伸缩管。

例：PP材料的线性膨胀系数是每摄氏度每米10.1x10-5。则40米长的PP管道温度降低到50°C时的计算方法如下。

10.1x10-5x50℃x40m=2000x0.000101=0.202m，管道长度会缩小202mm.(8")。伸缩组件使较长和主采样管道能够伸缩而不会弯曲。

Arctic Fox 空气采样感烟火灾探测报警器适于安装在环境温度低于0°C的地方(探测器短时低工作温度为-10°C）。如果保护区域的温度持续低于这一温度，ArcticFox 空气采样式感烟火灾探测报警器必须安装在保护区域以内。

可避免的问题

Arctic Fox 安装要求是经过仔细研究的，因为许多构建采样管网络的常规技术在这一应用场所都可能出现问题。

经验证明有一条路线无论如何都应避免，就是将采样管从冷库内垂直通到冷库隔温层外的温暖区域。这种做法的结果是导致管道结冰堵塞。这种情况发生的速度取决于进入冷库的空气的相对湿度、空气中的结冰颗粒及冷库和周围环境的温差。

如果能保证冷库内的空气不结冰，这种现象就不会发生。但是不太可能做到，因为每一次开门都会有潮湿空气进入冷库。

延伸采样点对堵塞尤其敏感，因为其直径相对较小。所以建议不要使用延伸采样点。

在冷库外，管道外表面也会产生大量凝露。这很难控制，而且如果不去管它，还会对安全和正常工作造成威胁，并影响冷库的结构。

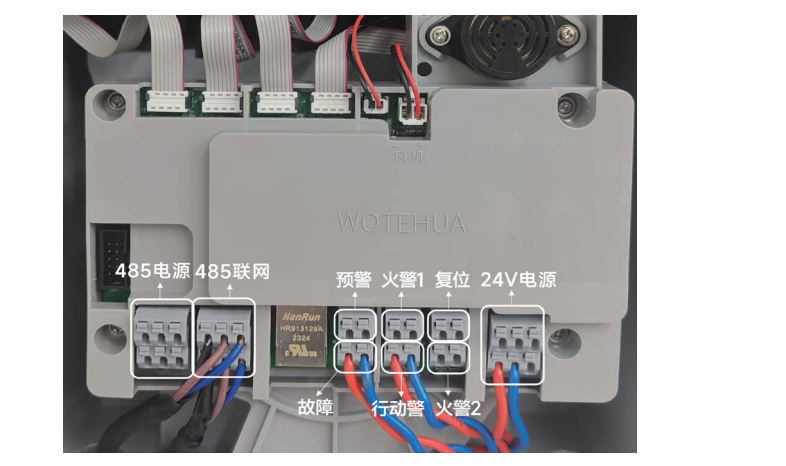

五、接线说明

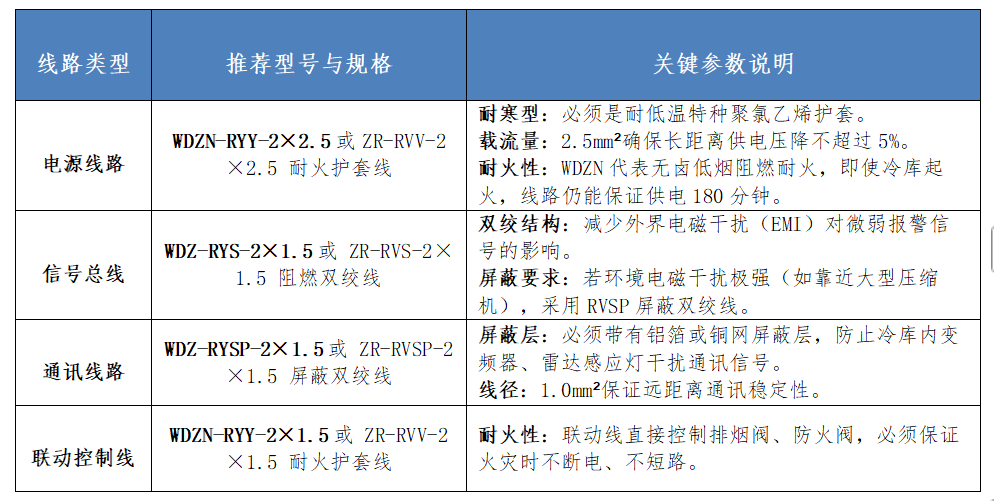

5.1 线缆选型标准（耐寒 + 防火）

所有用于冷库环境的线缆，必须具备低烟无卤、阻燃耐火、耐低温（-40℃）三大核心特性。

严禁使用普通BV硬线或民用级RVV线缆，它们在-40℃下会像粉笔一样脆，一折就断！

5.2 接线规范与施工工艺（防冷桥 + 防短路）

接线不仅仅是拧上螺丝，更是在构建一道抵御极寒与湿气的防线。

1. 强弱电分离（防干扰）

分槽敷设：电源线（强电）与信号/通讯线（弱电）严禁共管、共槽。

间距控制：若无法分开，平行敷设时，强弱电线槽间距必须大于 30cm，交叉处需用锡纸包裹屏蔽。

目的：防止220V交流电产生的磁场干扰极早期探测器微弱的报警信号，避免误报。

2. 端子接线规则（防松动）

单孔单线：每个接线端子（Terminal）上最多只能接1根线。

禁止“借电”：严禁将两根电源线压在同一个端子里（俗称“鸳鸯线”），这会导致接触电阻过大，引发局部过热甚至起火。

压线牢固：使用专用冷压端子（线鼻子）压接，确保拉力≥50N，不松动。

3. 屏蔽层接地（防雷击/抗噪）

单端接地：屏蔽双绞线（RVSP）的屏蔽层只允许在消防控制室/机柜端接地，另一端悬空并包裹绝缘胶带。

目的：避免形成“接地环路”，引入不必要的干扰电流。

4. 防水与密封（防冷凝水）

这是冷库接线中最致命的一环！

接线端子涂胶：所有裸露的铜质接线端子、螺丝缝隙，必须涂抹抗氧化导电膏或硅酮密封胶，防止氨气腐蚀和氧化。

穿墙密封：线缆穿越冷库保温墙体时，必须使用防火泥或发泡剂进行严密填充封堵。

原理：防止库外湿热空气顺着线管进入冷库，在管壁内结露成冰，最终导致短路。

软管滴水弯：室外进线处，线缆应做成“Ω”型滴水弯，防止雨水顺线流入设备箱。

5. 颜色区分（防接错）

红色/棕色：接电源正极（+24V / +12V）。

黑色/蓝色：接电源负极（GND / 0V）。

黄绿双色线：必须作为保护接地线（PE）使用，严禁挪作他用。

注意：极寒环境下的接线“铁律”

线要软：必须用耐低温软线，拒绝硬线。

槽要分：强弱电必须分家，保持距离。

口要封：穿墙孔洞必须严密封堵，切断冷桥。

头要胶：接线端子必须做防水防腐处理。

严格遵循以上规范，才能确保沃特华北极狐系统在-40℃的极寒深渊中，时刻保持敏锐的感知力。

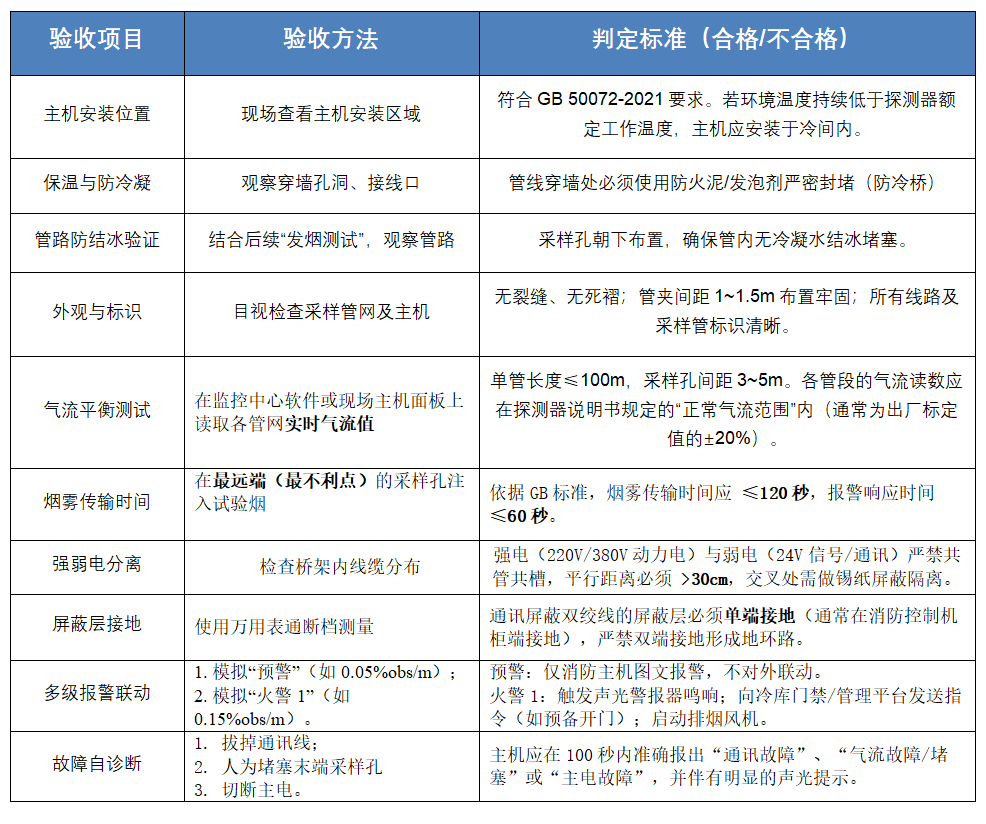

六、系统调试与验收

6.1 调试内容

-40℃的极寒冷库中进行消防调试，曾是一场对工程师意志的“极限施虐”。传统方式下，人员需在极寒中频繁进出，不仅效率低下，更有冻伤风险。

沃特华“北极狐（Arctic Fox）”系列彻底终结了这一痛点。我们依托工业级无线互联与边缘计算AI技术，构建了业内领先的“单机秒调 + 组网群控”双模调试体系，让冷库消防调试从“体力活”变成“指尖活”。

一、 单机调试：两种模式，极速搞定

针对现场复杂环境，北极狐提供两种零门槛的单机调试路径：

1. 手机APP无线调试（工程师的首选）

技术内核：内置工业级蓝牙5.0模块，支持50-100米超远距离无线连接。

操作流程：工程师无需踏入冷库半步，只需站在温暖的穿堂或监控室，打开“沃特华烟感设备配置APP”，点击连接，即可直接读写库内主机参数。

核心优势：彻底告别电脑、手持编码器、数据线。在极寒、高空、狭窄空间场景下，调试效率提升500%。

2. 一键AI自动调试

技术内核：设备内置边缘计算AI芯片。

操作流程：现场长按设备面板上的“AI调试键”，系统自动启动环境感知程序。

核心优势：设备自动识别当前环境的温度、湿度、气流速度，并在3分钟内自动匹配最优的灵敏度阈值和气流补偿参数，无需人工干预，新手也能调出专家级效果。

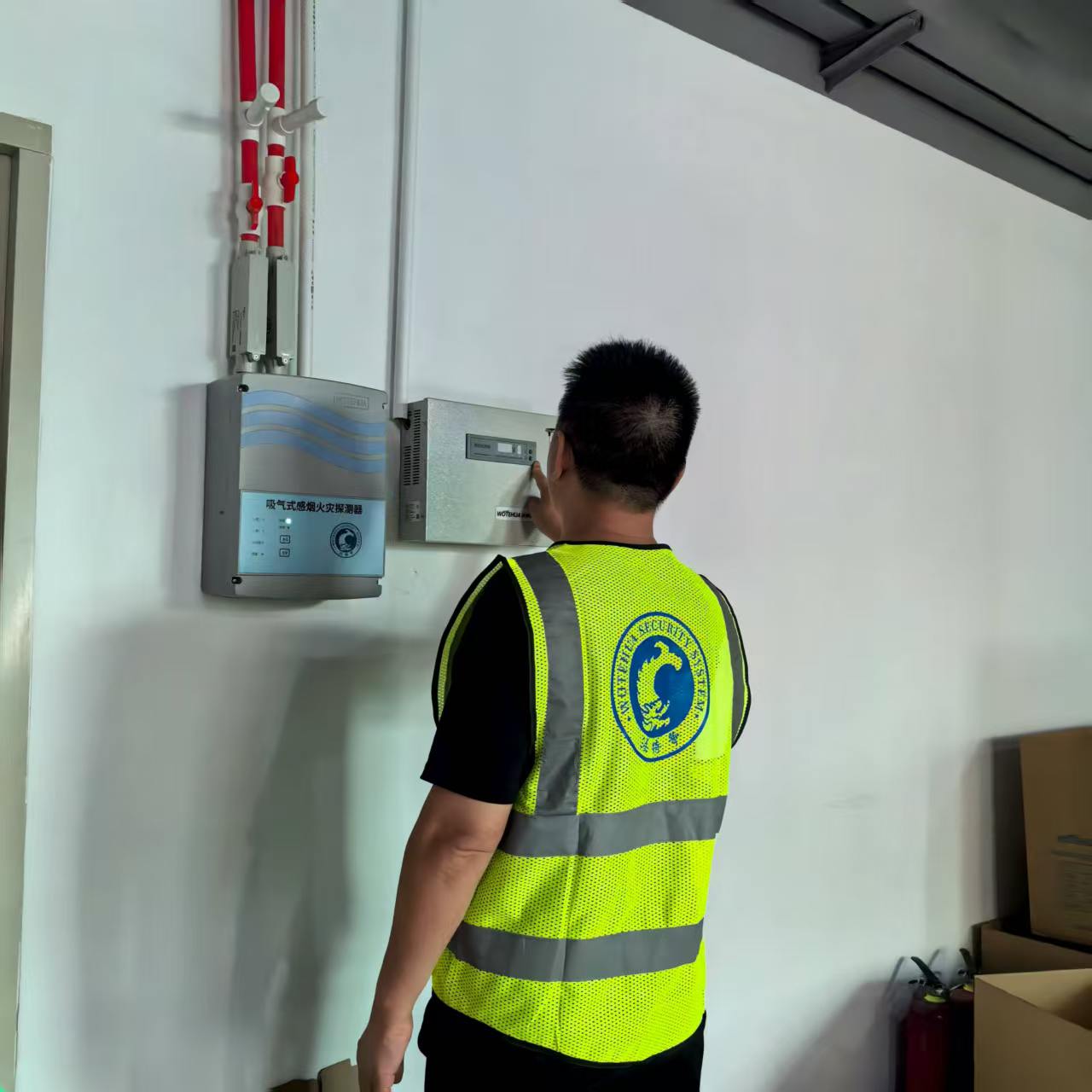

二、 组网调试：监控中心的一键调试

当项目涉及数十台甚至上百台设备时，北极狐的管理软件让“人海战术”成为历史。

中央管控：在消防监控中心，登录“沃特华WTH EFD SYSTEM”管理软件。

一键群调：勾选需要调试的所有设备终端（如某一区域的冷库机组），点击“一键批量调试”。

全流程自动化：系统在几分钟内自动完成全网设备的参数下发、状态同步与功能自检，无需逐台操作。

三、 调试内容全景覆盖（5分钟验收标准）

无论是单机还是组网，系统均会对以下核心功能进行自动化校验与调试：

调试内容与标准

1. 管网检漏：系统自动加压并监测气流曲线，精准定位管路微漏点或堵塞点，确保采样管网气密性完好。

2. 灵敏度校准：依据当前冷库的实际温度（-40℃）与湿度，自动校准激光基准值，消除低温漂移误差。

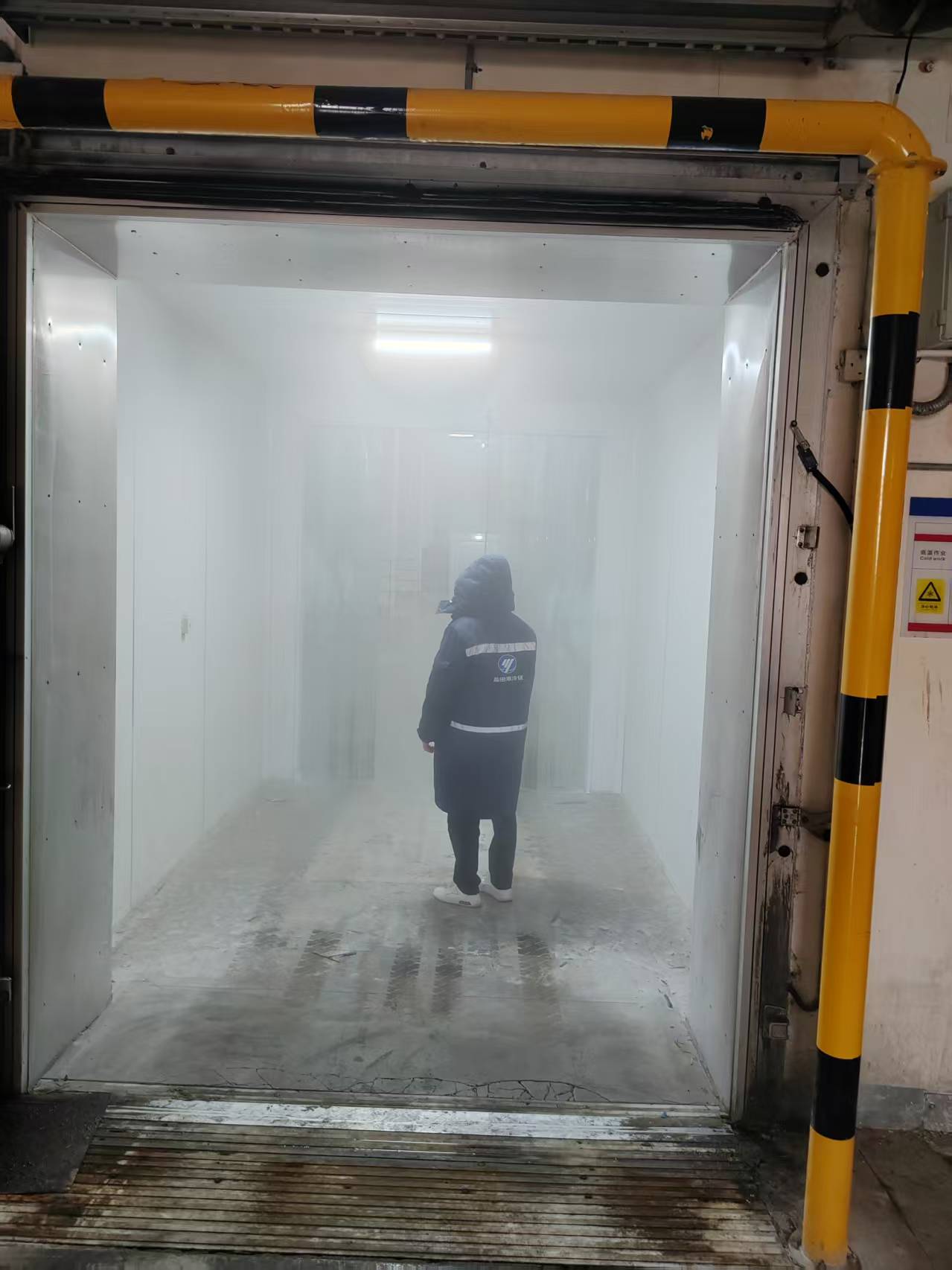

3. 联动逻辑测试：虚拟发烟信号，测试主机与声光报警、气体灭火、排烟风机、冷库门禁的联动回路是否正常。

4. 远程功能验证：测试APP远程复位、远程消音、远程参数修改功能，确保后期运维“零入仓”。

Arctic Fox不仅是一套极早期探测系统，更是一套智能化的交付工具。我们用无线互联解放了工程师的双手，用AI算法抹平了经验的鸿沟，让冷库消防调试从此告别严寒与繁琐。

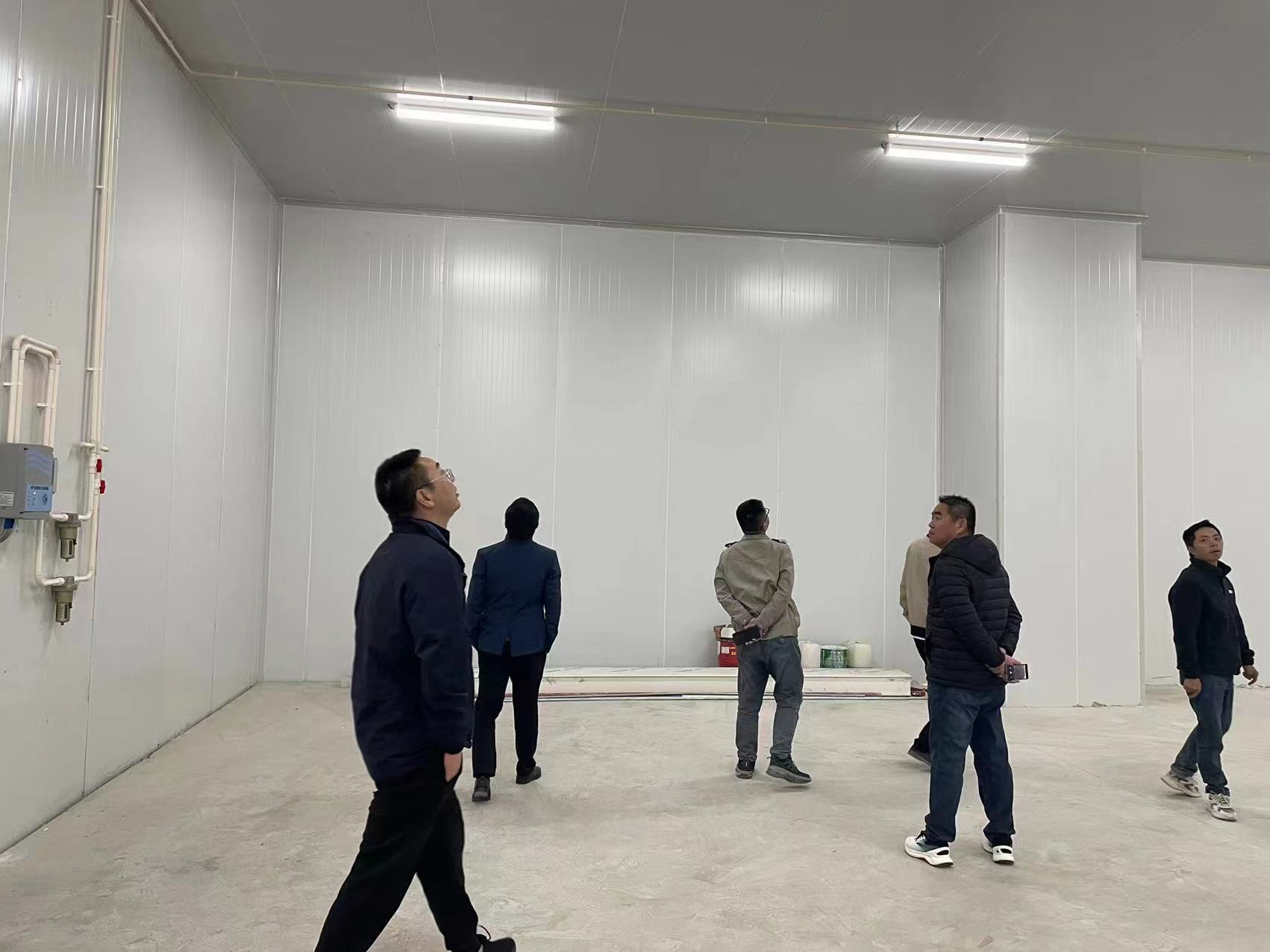

6.2 验收标准

低温冷库（环境温度跨度 -40℃~+70℃，伴随高冷凝、高湿）是消防探测极具挑战的场景。传统的验收标准往往只关注“能否报警”，而忽略了冷库特有的“温湿度剧变”、“冷凝水干扰”和“气流扰动”。

针对此类极端环境，以沃特华（WTH）“北极狐”系列为代表的极早期吸气式探测器，不仅需要符合国家强制性规范，还必须通过一系列针对极寒高湿场景的“压力测试”。本文档旨在提供一套专业、严苛且可落地的冷库专项验收指南。

一、 验收依据与前提条件

1. 核心依据标准

GB 50166 《火灾自动报警系统施工及验收标准》

GB 50072-2021 《冷库设计标准》（第7.3.17条：冷间内宜采用管路采样式吸气感烟探测器，主机宜布置在冷间内）

T/CECS 1455-2023 《冷库吸气式感烟火灾报警系统技术规程》

厂家技术规范：沃特华北极狐极早期探测器技术白皮书

2. 验收前置条件

冷库已完成保冷测试，具备降温条件（或已处于设计低温运行状态）。

采样管网已安装完毕，管路自清洁装置（ACD）已进行过除冰除湿循环。

消防控制中心的火灾报警主机与现场探测器通讯正常。
二、 设备验收项目与方法

三、验收交付物清单

验收通过后，施工方必须向业主（甲方）移交以下核心文档：

《冷库消防极早期探测系统竣工图》（含采样管网轴测图、电气接线图）。

《系统调试报告》（含气流平衡记录表、最远端发烟测试记录）。

《设备参数设定表》（含各级报警阈值、气流上下限阈值）。

《设备操作与维护手册》（重点培训甲方如何清理外置过滤器、如何读取气流故障）。

七、沃特华冷库应用部分案例

新希望鲜生活冷链东南运营中心项目

景兴冷链物流产业园项目 1 号仓库（平台、坡道）

益阳市亿源食品有限公司冷冻食品生产与加工项目一期

山东民胜食品有限公司-年加工 19000 吨农副产品项目车间

2023 年中央厨房和分配中心建设(EPC)工程项目

深圳市嘉康食品有限公司肉类综合加工厂项目

浙江荃盛食品有限公司项目

雅士享消防改造鸡鸭屠宰及冷藏车间项目

新疆雪山牛谷食品有限责任公司深加工及配套附属项目

粤港澳大湾区（江门）农产品交易流通中心一期(启动区）冷链物流 B-2 地块项目

山东华卿包装制品有限公司液体食品包装制品及包装设备生产基地项目

安宁综合配送云仓物流中心工程项目

木垒县冷链物流设施建设项目-一期冷库项目

德州凯德物流冷库项目

鲁北智能冷链储运中心项目

哈尔滨友谊宫食品冷库加工有限责任公司改造工程

东莞市天虹工贸有限公司食品冷库加工生产项目

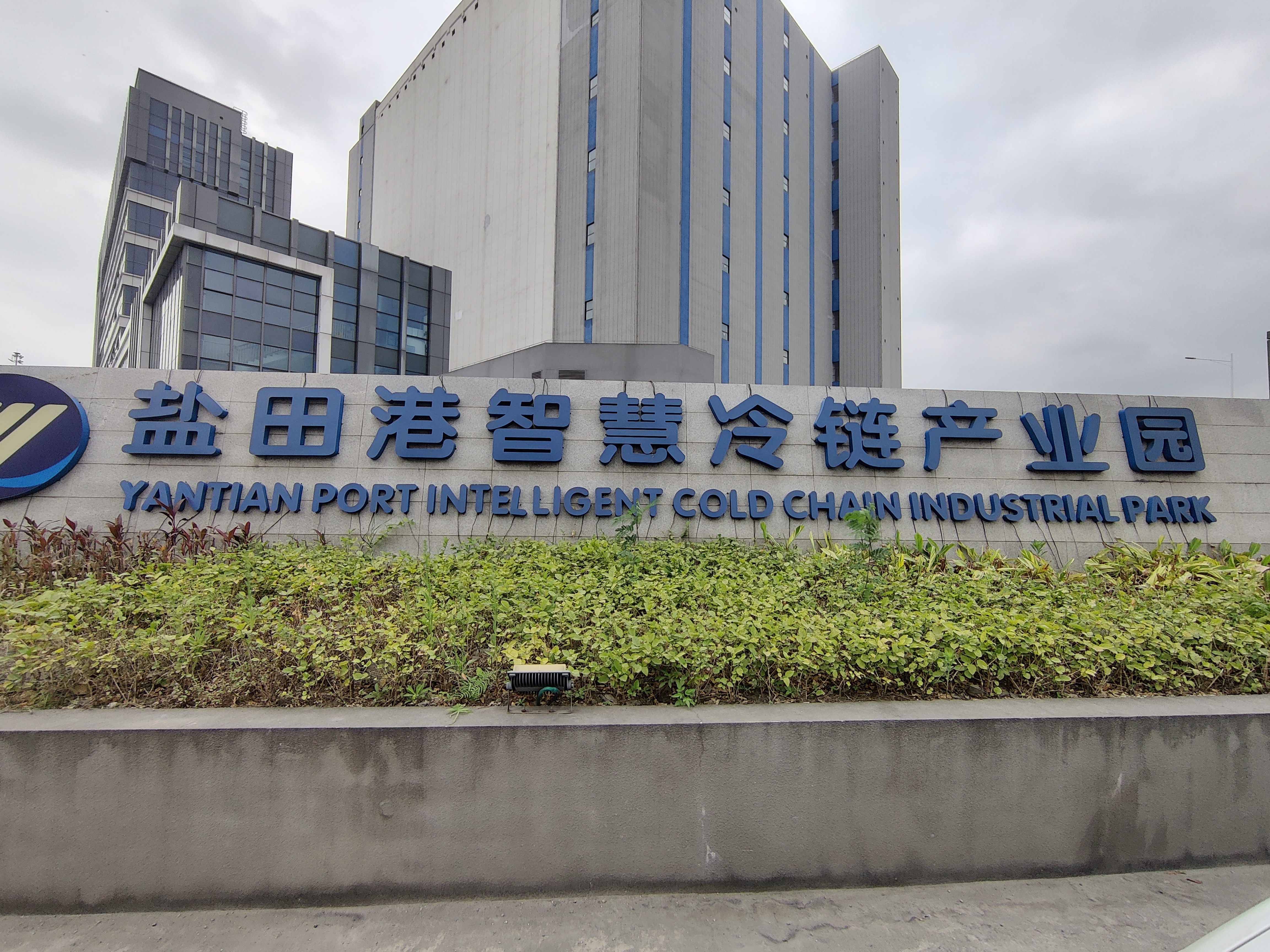

盐田港智慧冷链产业园项目

嘉祥县冷链仓储配送设施建设项目

南京普冷国际物流中心项目........

处于低温环境下，管路在使用一段时间后，在吸气孔处或多或少产生一些霜冻，我们在设备管路敷设时已经使用了专用气流减速膜片和防冻夹，配合反吹系统能产生振动，抖落采样孔处的冰霜，防止冰霜堵住采样孔及细菌灶的产生，确保管路通常，气流运行平稳。

冷藏区的大小和环境温度会有所不同，Arctic Fox火灾探测必须继续以灵敏的状态运行，以全天候保护风险及其内容物。

无论是生产、包装、物流还是一般冷藏区，尽管环境条件低，并且可能结露，但这些空间的沃特华低温火灾探测都必须可靠地运行。

冷凝水的积聚会产生高误报率及影响社保正常运行，并降低整体系统可靠性，沃特华Arctic Fox（北极狐）系列吸气式火灾探测系统可在 0℃ 至 零下40℃ 的冷藏室中对细小的烟雾颗粒进行高效、可靠的火灾探测，非常适合各种规模的Cold Stores存储空间。

当然，除了使用Arctic Fox的防火技术以外，提高运营管理水平，增加每个岗位人员的安全意识也是不可忽视的，未雨绸缪，防患于未然，才能保障冷库的安全。
